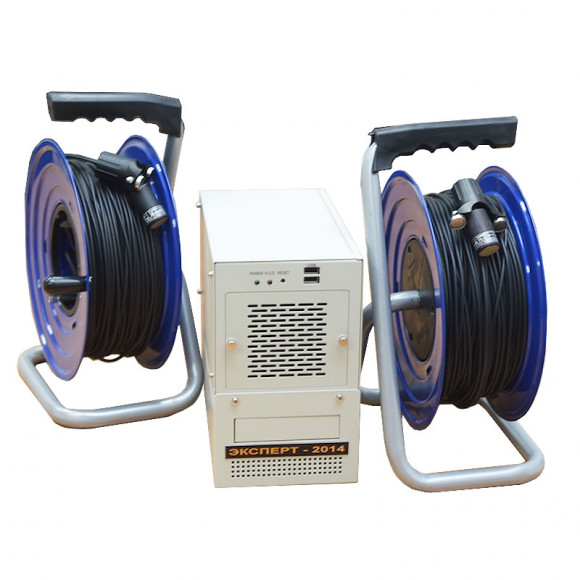

Акустико-эмиссионный комплекс «Эксперт-2014»

Акустико-эмиссионный комплекс «Эксперт-2014» — комплекс оборудования и специализированного прикладного программного обеспечения, предназначенный для единовременного, периодического или постоянного диагностического контроля конструкций, в том числе, работающих в особых режимах (при повышенной опасности эксплуатации). Комплекс позволяет вести исследования без вывода объектов из эксплуатации или...

Полное описание

Внесен в госреестр	Внесен
Поверка	включена в стоимость
Производитель	«АЛЬКОР», Россия

Под заказ

Артикул: art29007:"эксперт-2014"

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Аппаратно-программный портативный диагностический комплекс «Эксперт-2014» использует метод акустико-эмиссионного контроля для оценки технического состояния конструкций и поиска развивающихся дефектов во время испытаний или в процессе эксплуатации без вывода объектов исследований из режима.

Технология основана на регистрации и анализе параметров акустических волн, возникающих в материалах при локальной перестройке структуры (например, под нагрузкой) или в результате других явлений — химических и электрохимических реакций, просачивание воды сквозь повреждения структуры и пр.

Аппаратура акустико-эмиссионного контроля — комплекс «Эксперт-2014» позволяет:

Проводить исследования сосудов и резервуаров, трубопроводов, предназначенных для транспортировки жидкостей и газов, и запорной арматуры, теплообменников, ректификационных колонн, крановых и мостовых конструкций и т.д.
Обнаруживать такие дефекты поверхностей и деталей конструкций как трещины и микротрещины, поры, утечки, включения инородных материалов, коррозионное разрушение, расслоение, повреждение сварных швов и др.
Обеспечивать диагностику скрытых поверхностей.
Работать с объектами без вывода из эксплуатации или режима, в процессе испытаний и в режиме исследований без нагрузки.

Основные особенности комплекса «Эксперт-2014»:

Неограниченное число точек контроля на объекте.
Высокая чувствительность датчиков и коэффициент шумоподавления в каждом канале.
Возможность работы в широком диапазоне температур (от -120 до +700 градусов).
Использование специально разработанных преобразователей акустической эмиссии, обеспечивающих диагностику объекта на режиме.
Полная надежность крепления датчиков к объектам контроля за счёт специальной конструкции узлов.
Прием сигналов в частотном диапазоне 10-300 кГц, при необходимости расширение до 2000 кГц (по отдельному заказу).
Возможность использования каждого датчика в режиме излучения для калибровки самотестирования аппаратуры.
Высокая скорость цифровой обработки сигналов, корректный расчет параметров, использование программных средств для реализации фильтров (доступна обширная библиотека), передовой и алгоритмы анализа акустико-эмиссионных сигналов.

Характеристики

ОБЩИЕ ПАРАМЕТРЫ
Максимальное количество каналов	4-128
Рабочий частотный диапазон, кГц	15-500
Неравномерность АЧХ в диапазоне рабочих частот, дБ, не более	+-3
Ослабление за пределами рабочего диапазона частот, не менее, дБ/окт.	40
Диапазон частот цифровых полосовых фильтров, кГц	Границы диапазона цифровых полосовых фильтров могут быть любыми из рабочего частотного диапазона и выбираются программно
Скорость обработки импульсов АЭ на канал , не менее, с-1	15000
Аппаратное мертвое время, не более, мкс	10
Вычисление всех параметров импульса АЭ	+
Встроенный режим диагностики каналов АЭ	+
Регистрируемые параметры импульса АЭ
Погрешность времени регистрации импульса АЭ, мкс	1
Диапазон регистрации длительности импульса АЭ с разрешением 1 мкс, мкс	1-1,6*10⁶
Диапазон регистрации фронта импульса АЭ с разрешением 1 мкс, мкс	1-1,6*10⁶
Диапазон регистрации числа выбросов импульсов АЭ	1-50000
Диапазон регистрации амплитуды импульса АЭ, дБ	20-100
Диапазон регистрации среднего значения импульса АЭ, дБ	6-96
Диапазон регистрации среднеквадратичного значения импульса АЭ, дБ	7-97
Диапазон регистрации энергии импульса АЭ, дБ	34-160
Программируемые параметры
Диапазон установки порога дискриминации импульса АЭ, дБ	0-100
Диапазон установки интервала контроля длительности импульса АЭ, мкс	1-1,6*10⁶
Диапазон установки мертвого времени, мкс	1-1,6*10⁶
Канал цифрового осциллографа
Количество каналов цифрового осциллографа	±1 на 1 АЭ канал
Количество точек цифрового осциллографа	2048
Количество точек претриггеринга осциллограммы	2048

Дополнительная информация

Использование акустико-эмиссионного комплекса «Эксперт-2014» позволяет исследовать и контролировать весь объем объекта в течении одного цикла. Проводится диагностика, как открытых участков, так и зон, куда доступ затруднен или невозможен (например, подземных трубопроводов и резервуаров, изолированных объектов и т.д.).
Используемый комплексом метод неразрушающего контроля обеспечивает высокую точность результатов вне зависимости от состояния и качества поверхности исследуемого объекта и, в отличие от других (сканирующих) технологий не требует предварительной подготовки.
Применение комплекса возможно не только для текущей единоразовой или периодической диагностики. Метод позволяет организовать систему непрерывного мониторинга состояния объекта контроля в течение всего периода эксплуатации. Это позволит оперативно принимать решения о дальнейшей эксплуатации необходимости ремонта или отказа от дальнейшего использования конструкций на основании фактических данных.
Прибор позволяет обнаруживать развивающиеся дефекты и классифицировать их по степени опасности для объекта. Это дает возможность своевременно проводить ремонтные и профилактические работы, значительно снизить необходимые для них объемы затрат.
Применяемый метод позволяет работать с объектами при размещении оператора на значительном расстоянии, что дает дополнительные удобства при контроле масштабных конструкций: например, участков трубопроводов значительной протяженности.
При необходимости несколько комплексов «Эксперт 2014» могут быть объединены в общую систему с синхронизацией данных.
