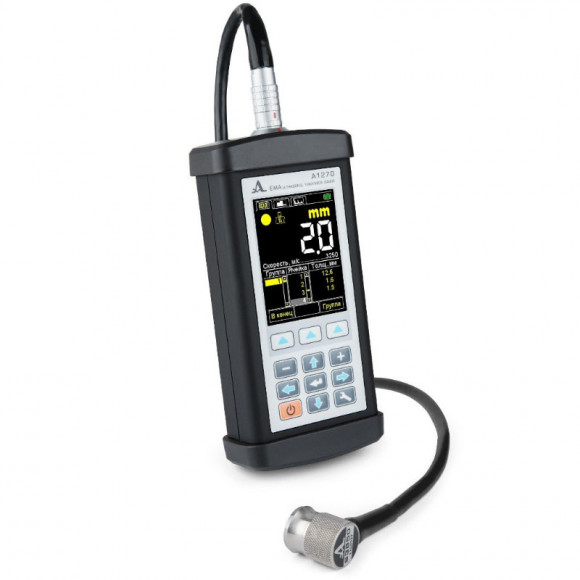

ЭМА толщиномер А1270

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Назначение

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
• Оценка степени анизотропии материала.
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
• Толщинометрия листового проката.

Функциональные возможности

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.

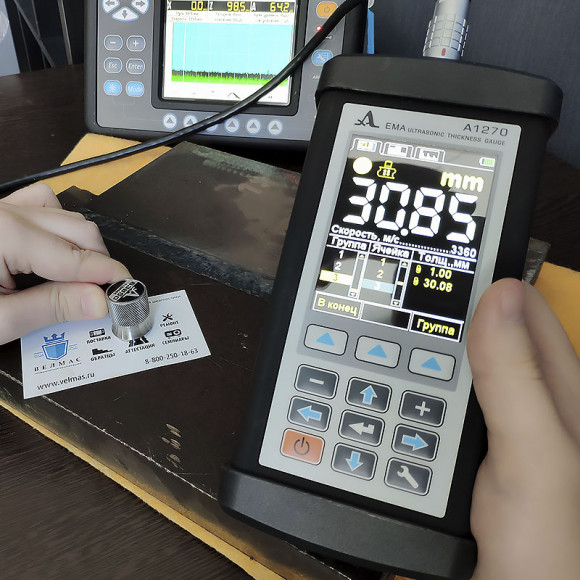

• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
• Сканирование объекта контроля.
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Особенности

• Диапазон измеряемых толщин от 0,8 до 100 мм.
• Быстрый доступ к функциям управления.
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
• Большой информативный цветной TFT дисплей.
• Возможность смены ориентации изображения при повороте прибора на 90 градусов.
• Управление яркостью подсветки прибора.
• Встроенный литиевый аккумулятор.
• Индикатор уровня заряда аккумулятора.
• Время непрерывной работы 9 ч.
• Звуковая, цветовая и виброиндикация.
• Дискретность индикации измерений толщины 0,01 или 0,1 мм.
• Передача данных на ПК через USB.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.
• Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.

Базовый комплект

- А1270 – электронный блок ЭМА толщиномера

- ЭМАП S3950 5.0A0D15ES со встроенным кабелем

- Сетевой адаптер 220 В - 15 B

- Кабель USB A- Micro B

- Планшет Т15

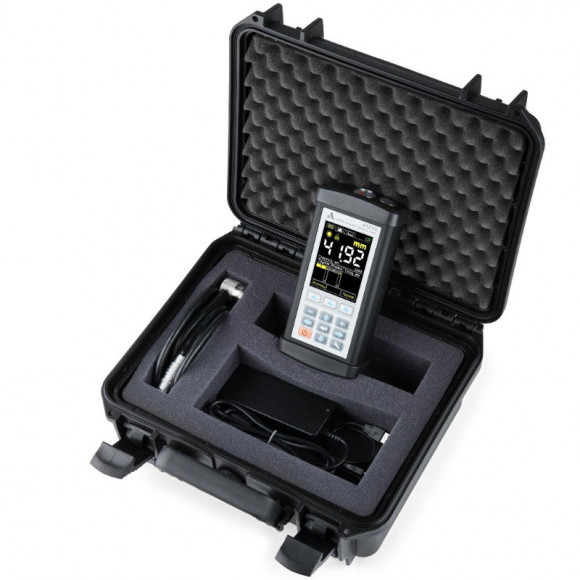

- Жесткий кейс Т15
