Меры шероховатости поверхности В7-МШ предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных.
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
22 562
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Меры шероховатости поверхности В7-МШ предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.

ОПИСАНИЕ

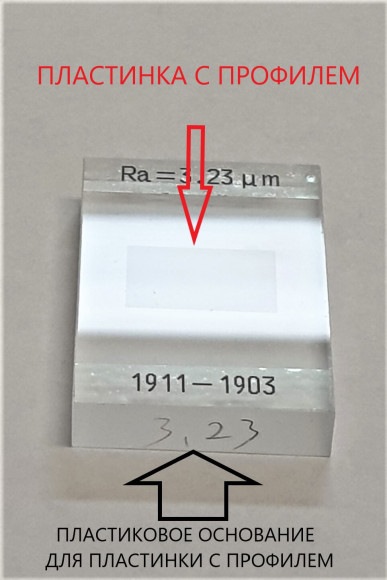

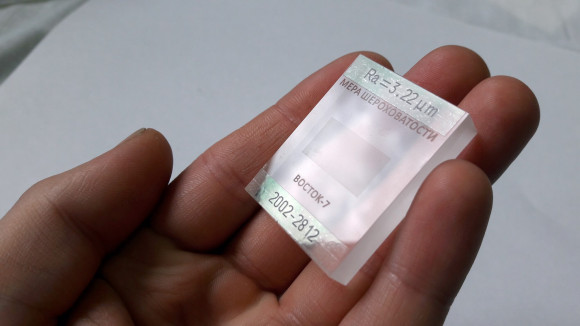

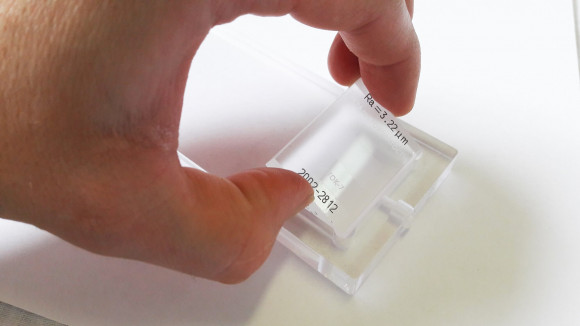

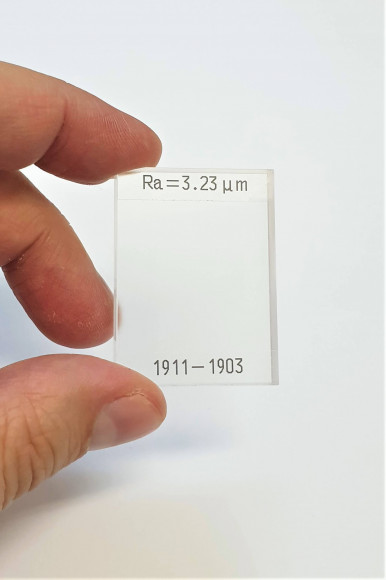

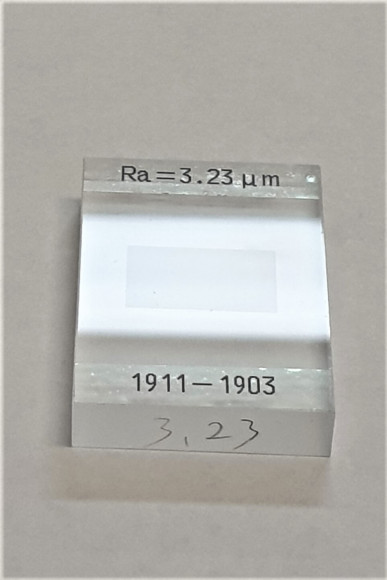

Меры шероховатости поверхности В7-МШ представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

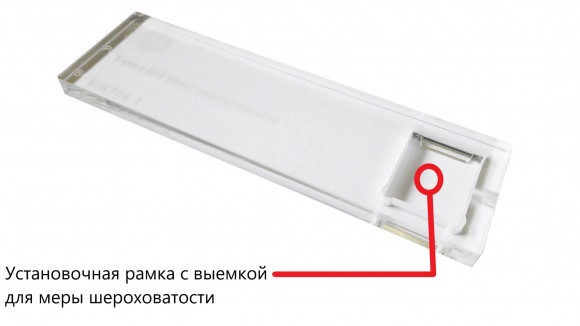

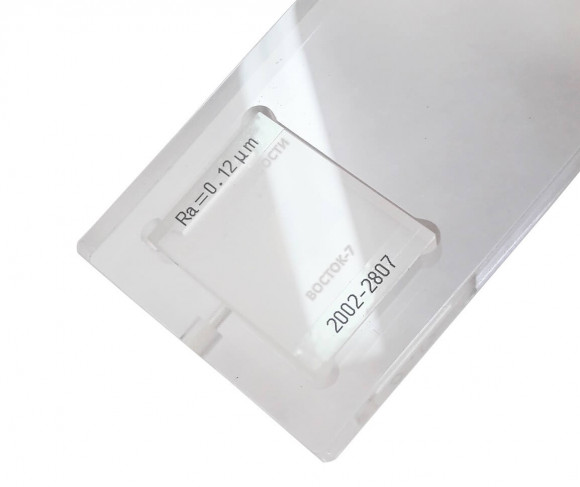

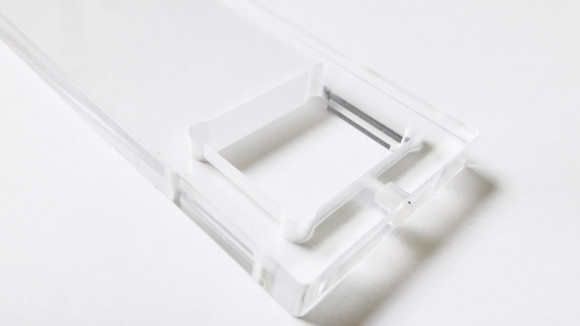

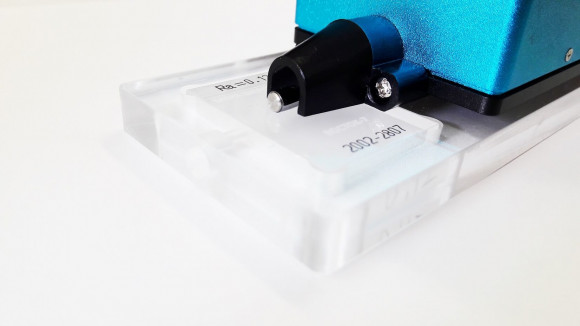

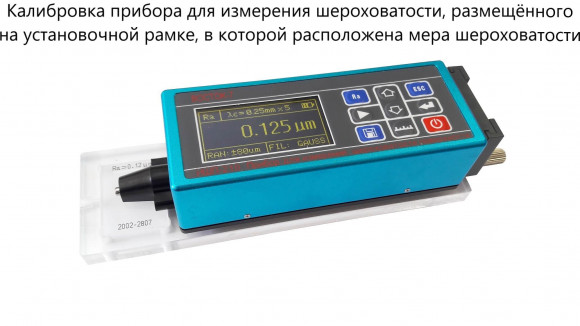

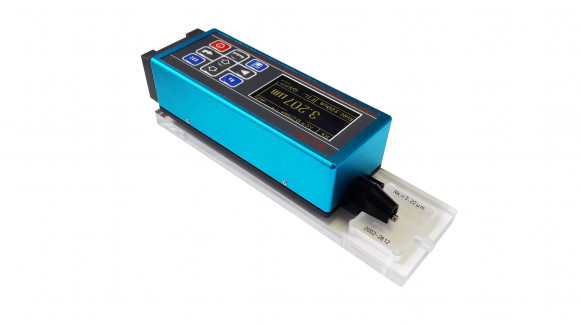

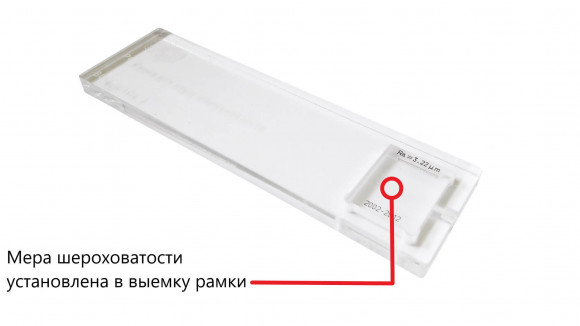

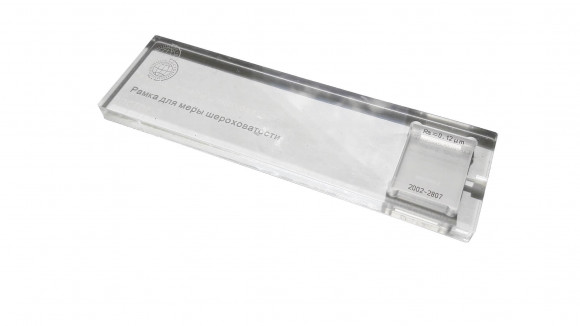

По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которых позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры
Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию – имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

ПОРЯДОК РАБОТЫ

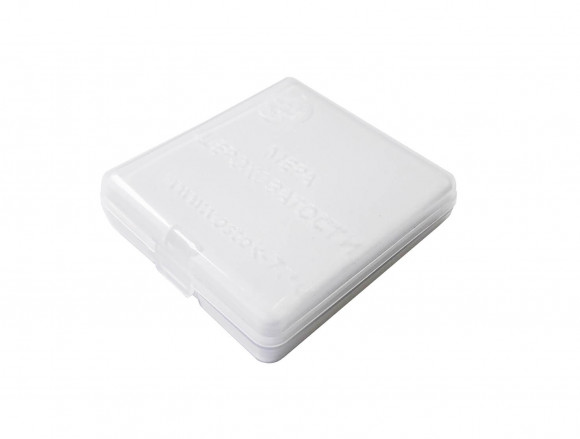

1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.

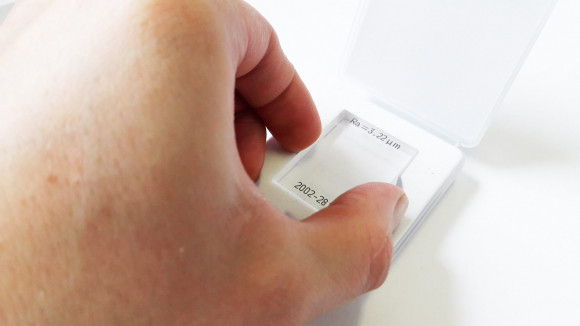

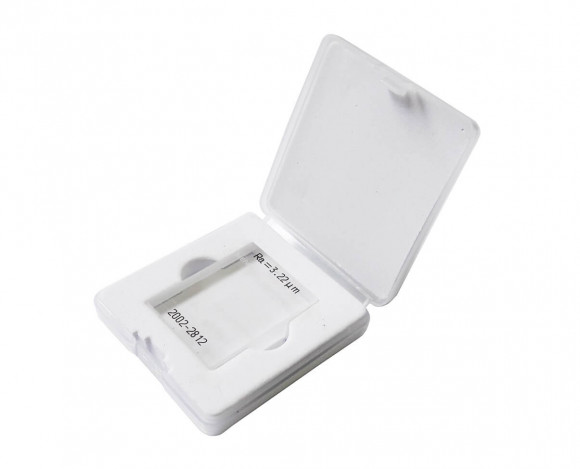

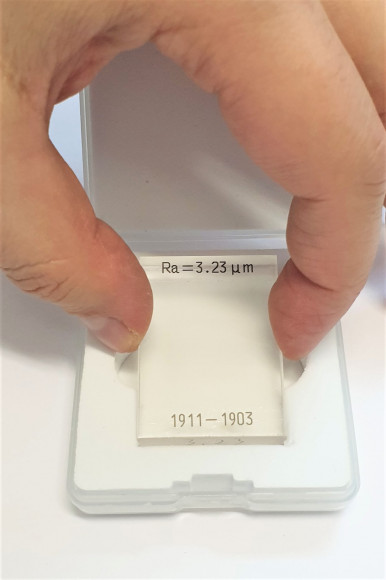

2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести тампоном по поверхности меры от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.

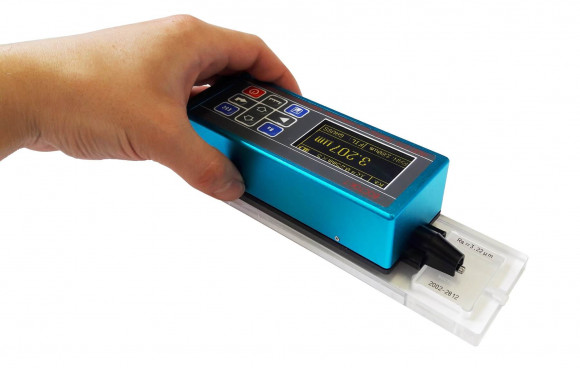

3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа – рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по поверке (калибровке) средства измерения.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Техническое обслуживание осуществляется только при загрязнении мер, в соответствии с пунктом 2.

При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев по п. 2.

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

Поверка мер шероховатости поверхности «В7-МШ» осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённому ФГУП «ВНИИМС» 14 июля 2020 г.

Интервал между поверками – 2 года.

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ

Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и наименование средства измерений, название изготовителя и заводской номер, на футляре логотип производителя и наименование средства измерений.

Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

ГАРАНТИЯ, ИЗГОТОВИТЕЛЬ, ДАТА ВЫПУСКА

Изготовитель гарантирует соответствие меры шероховатости поверхности «В7-МШ» требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации – 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть – 24 месяца со дня продажи.

ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа.

Наименование характеристики Значение
Диапазон номинальных значений параметра Ra, мкм
от 0,100 до 6,500
Предел допускаемой относительной погрешности воспроизведения параметра Ra (∆0), %
3
Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм:
0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4
Пределы допускаемого относительного отклонения параметра Ra от номинального, %
±25
Габаритные размеры меры, мм, не менее
- длина 30
- ширина 40
- толщина 8
Размер рабочей области меры, мм, не менее
- длина; 17
- ширина 10
Габаритные размеры установочной рамки, мм, не более
- длина 195
- ширина 58
- толщина 10
Масса меры, г, не более
20
Масса установочной рамки, г, не более
270
Условия эксплуатации:
-диапазон рабочих температур, °С от +15 до +25
-относительная влажность воздуха (без конденсата), %, не более 80

Производитель«Восток-7», Россия
