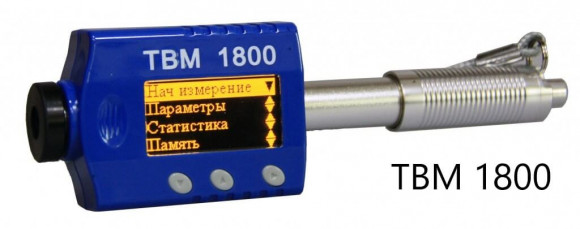

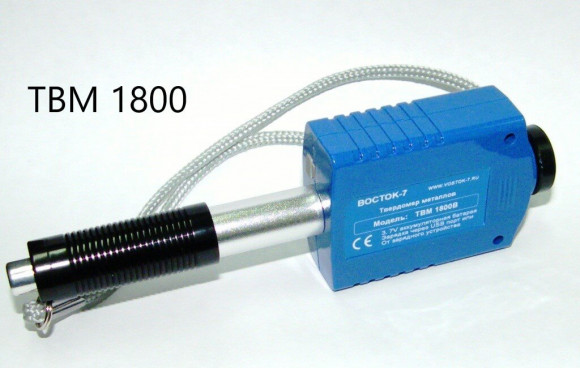

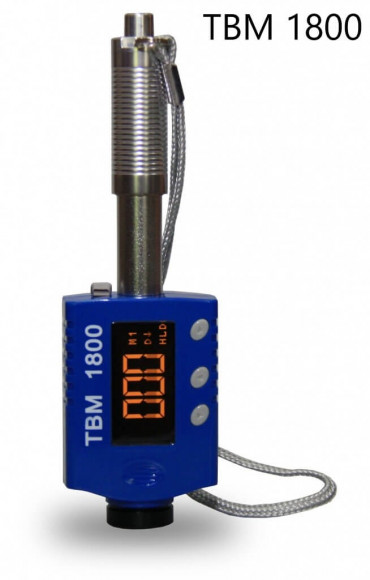

ТВМ 1800 твердомер динамический

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Назначение средства измерений:

Твердомеры динамические портативные ТВМ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений:

Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. Твердомеры выполнены в виде электронного блока и индентора в едином корпусе. Индентор (внутри которого размещён магнит, а на конце расположен твёрдосплавный шарик) приводится в действие пружиной, ударяется о контролируемую поверхность и отскакивает. Перемещаясь внутри катушки индуктивности, индентор своим магнитным полем наводит в ней ЭДС индукции, величина которой пропорциональна скорости индентора. Результаты обрабатываются и представляются в виде значения твёрдости

Отличительные особенности модификаций ТВМ 1800:

Твердомеры выполнены в виде электронного блока и датчика с индентором в едином корпусе: при таком моноблочном исполнении исключён риск обрыва соединительного кабеля между блоком и индентором - частая "болезнь" твердомеров с раздельными элементами электронного блоки и датчика с индентором. Корпус твердомера обладает миниатюрными размерами для удобного размещения в ладони.

Электронный блок твердомера позволяет сохранять результаты измерений в памяти твердомера, вычислять среднее значение из серии измерений с отображением на дисплее, имеется функция автоматического отключения питания прибора с целью увеличения продолжительности работы с прибором на одном заряде батареи. Ударный боёк индентора твердомера изготовлен из твёрдосплавного шарика производства швейцарской фирмы Saphirwerk Industrieprodukt AG, что позволяет гарантировать десятки тысяч измерений и десятилетия эксплуатации прибора без замены индентора и без потери точности измерений.

Твердомеры имеют необходимый функционал для измерений по всем стандартизированным в России шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), при этом диапазон по шкале Бринелль (HB) расширен с целью контроля твёрдости изделий из мягких металлов: алюминия, меди, латуни и др. - отсутствует в приборах других отечественных производителей.

В модификации ТВМ 1800 взвод бойка автоматический (телескопическая конструкция).

Электронный блок твердомера позволяет производить автоматическую компенсацию направления удара (360°), обмениваться данными с компьютером через USB-порт. В электронный блок заведены 10 типов измеряемых металлов: различные стали, чугун, алюминий, латунь, бронза и медь, что позволяет получить максимально точные результаты значений твёрдости по шкалам Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD).

Телескопическая конструкция для взвода бойка - время одного измерения твёрдости составляет 1-2 секунды. В твердомере используется индентор тип D, также возможна его замена на индентор тип DL (опционально, поставляется по запросу), который разработан для контроля твёрдости на ограниченных участках: углублениях, соединениях и краях изделий сложной геометрии: зубья шестерён, пазы и впадины. Процедура замены базового бойка тип D на опциональный боёк тип DL проста и занимает времени не более 10 с. Индентор тип DL используется для контроля твёрдости в труднодоступных местах глубиной до 50 мм и O до 4 мм, недоступных для применения базового индентора тип D. Важно:

• При замене бойка тип D на боёк тип DL и обратной замене каждый раз необходимо производить процедуру калибровки твердомера;
• Свидетельство о поверке твердомера выписывается только на прибор с бойком тип "D", на прибор с бойком тип DL - по запросу;
• ТВМ 1800 с датчиком тип DL - единственный в России прибор с данным типом датчика, зарегистрированный в госреестре и на который можно оформить Свидетельство о поверке.
