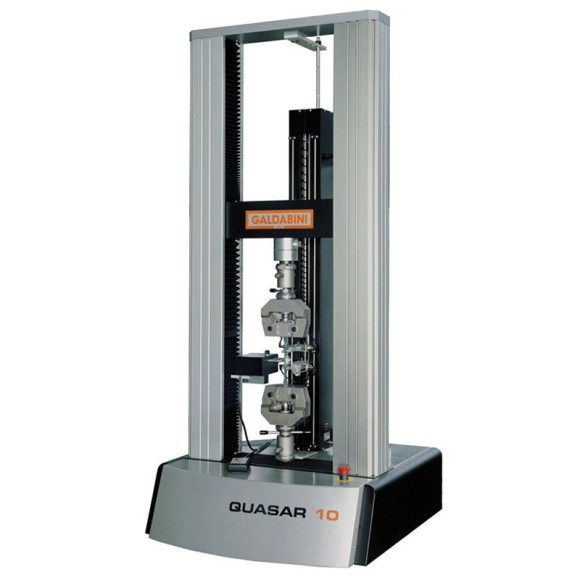

Универсальная испытательная машина Quasar 10
- Обзор
- Характеристики
- Отзывы0
Универсальные испытательные машины применяют при испытаниях разнообразных материалов на растяжение, сжатие, изгиб, адгезию и т.д. Машины Quasar настольной серии часто востребованы не только на производственных предприятиях, но и в ВУЗах, НИИ, лабораториях металлургической, атомной, оборонной, медицинской, строительной и промышленной отраслях. Оборудование Galdabini отличается широким диапазоном скоростей при проведении испытаний, а также возможностью изготовления оборудования с увеличенным ходом траверсы и возможностью быстрой замены датчиков и захватов.
Машины серии Quasar при небольших габаритах позволяет проводить всевозможные испытания прямо на столе в лаборатории или в цехе, дополнительной подготовки помещения для этого не потребуется. Еще одним достоинством испытательных машин Galdabini можно считать невысокое потребление электрической энергии.
Структура универсальных испытательных машин
- Рама с двумя колоннами высокой жесткости, гарантирующей высокое статическое и динамическое сопротивление, устанавливается на пол;
- Движение подвижной траверсы осуществляется прецизионной шариковинтовой передачей с преднатяжением, что обеспечивает защиту от проскальзывания;
- Систему можно использовать для одно- и двунаправленных испытаний, а также испытаний типа «прохождение через ноль»;
- Вертикальные колонны с Т-образными пазами разработаны для более простой и удобной установки дополнительных устройств;
- Эргономичный дизайн;
- Легкодосягаемая рабочая область;
- Уменьшенные габаритные размеры;
- Простая сборка всех комплектующих благодаря устройству для закрепления приборов с помощью простых в использовании адаптеров, не требующих специального инструмента;
- Дополнительные датчики растяжения/сжатия могут быть легко и быстро установлены вместо основного или могут использоваться совместно с ним с помощью «параллельного» подключения;
- Данные машины удовлетворяют требованиям всех современных стандартов в области точности испытаний и безопасности оператора.
Управляющая аппаратура машин включает:
- Цифровая электроника с технологией SMD и 64-битовым микропроцессором;
- Управление испытаниями с помощью обратной связи для контроля по значениям: нагрузки перемещения, деформации, напряжения и т.д.;
- Автоматическая настройка и контроль следующих узлов: датчики растяжения/сжатия экстензометры, измерительные и периферийные устройства и т.д.;
- Возможность работать через цифровую управляющую консоль и/или WINDOWS 9х/2000/XP/7 на основе программного обеспечения «Graphwork». Подключение через протокол TCP/IP.
- Аппаратное управление испытательной машины.
- Электронный блок управления работает по замкнутому принципу управления с обратной связью и подходит для высокоточных измерений по требованиям самых современных международных стандартов.
- Частота выборки данных 2000 Гц.
Датчики растяжения и сжатия: соответствуют требованиям стандартов: UNI-EN-ISO 7500/1 и ASTM E4 и др.
- Выдерживают перегрузку: 150% (без нулевых перемещений), 300% (предел датчика);
- Тепловая компенсация 0 до 50 ºC;
- Сигнал на выходе 2 мВ/В;
- Стабильность нуля от полной шкалы в изотермических условиях %±0,05;
- Нелинейность от текущей величины нагрузки в диапазоне от 1% до 100% номинального значения датчика ±0,25%;
- Повторяемость от текущей величины нагрузки в диапазоне от 1% до 100% номинального значения датчика ±0,25%;
- Ползучесть от текущего значения 0,1%;
- Температурный эффект на ноль ±0,002% на градус.
Технические характеристики
Настольный тип |
|
Модель |
Quasar 10 |
Максимальное усилие |
10 кН |
Класс точности |
0,5 |
Рабочие скорости во всем диапазоне нагрузок |
0,0005-500 (1000 по запросу) мм / мин |
Разрешение считывания |
1 / 3 000 000 f.s. |
Точность перемещения траверсы |
0,1 мкм |
Ход траверсы |
1000, 1500, 1750 мм |
Высота |
1542 мм |
Ширина |
730 мм |
Глубина700 | 700 мм |
Подключение |
220 В/1 ф/50 Гц |
Потребляемая мощность |
450 Вт |
Частота синхронизации |
2000 Гц |
Машины изготавливаются с требованиями, превышающими |
ASTM E4 - EN 10002/2 - DIN 51221 |
Экстензометры изготавливаются с требованиями, превышающими |
ASTM E83/94 - EN 10002/4 |
Внесен в госреестр | Внесен |
Производитель | «Galdabini» , Италия |
