Эталоны чувствительности канавочные представляют собой набор металлических калибровочных образцов с канавками различной глубины, применяемых для оценивания чувствительности рентгенологических снимков путем сравнения затемненных областей на изображении с величинами глубины канавок эталонных изделий.
Полное описание
Внесен в госреестрНе внесен
ПоверкаНе подлежит
Производитель«АРИОН», Россия
В наличии
Артикул: art24144:
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«АРИОН», Россия

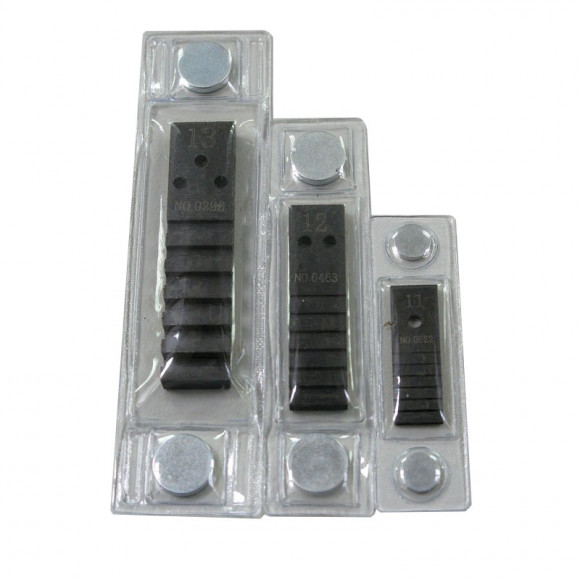

Эталоны чувствительности канавочные изготавливаются из металлических сплавов утвержденных составов и являются стандартным набором образцов для оценивания чувствительности снимков рентгенологических исследований. На металлические плашки нанесены калибровочные углубления определенных размеров, с которыми сравниваются затемнения на рентгенограммах для идентификации величин.

Материалы изготовления эталонов соответствуют материалу изготовления исследуемых объектов и маркируются цифровыми кодами от 1 до 6 (первая цифра кодировки). Набор состоит из 3 эталонных мер, каждая из которых маркирована отверстиями и номером от 1 до 3 (вторая цифра кодировки).

Особенности применения и разновидности канавочных эталонов чувствительности:


  • оптимально изготовление образцов из металла того же состава, что и оцениваемый технический объект — точность оценки в этом случае будет более достоверной;
  • при невозможности полного химического соответствия образца и объекта необходимо подбирать максимально сходный по уровню радиологического поглощения;
  • допустимо применение эталонных образцов с уровнем радиопоглощения равным или меньшим, чем у объекта оценивания с обязательным завышением требований к контролю;
  • стандартная кодировка имеет вид двузначного числа, где первая цифра обозначает материал изготовления, а вторая — порядковый номер эталонного образца;
  • типы металла указаны, как 1 — сталь, 2 — магний и алюминий, 3 — титан, 4 — медь, 5 — никель и 6 — нержавеющая сталь.

Характеристики

№ эталона Глубина канавок Предельное отклоненение R, не более
h1 h2 h3 h4 h5 h6
1 0,6 0,5 0,4 0,3 0,2 0,1 -0,05 0,1
2 1,75 1,5 1,25 1 0,75 0,5 -0,1 0,2
3 - - 3 2,5 2 1,5 -0,25 0,3
4 3,5 - - - - -0,3

№ эталона A B C H L
Ном. П.о. Ном. П.о. Ном. П.о. Ном. П.о. Ном. П.о.
1 2,5 ±0,3; 0,5 +0,2; 10 -0,36 2 -0,1 30 -0,52
±0,15 0,1
2 4 ±0,4 1,5 0,3 12 -0,43 4 -0,12 45 -0,62
3 6 ±0,4 3 0,3 14 -0,43 6 -0,12 60 -0,74

Дополнительная информация

  • Расположение магнитных элементов по краям упаковки эталонов чувствительности канавочных предназначено для удлинения срока пригодности образцов, а также упрощает размещение их на исследуемых объектах.
  • Необходимо не реже раз в 5-летний период проводить повторное аттестование образцов по метрологическим стандартам.
Внесен в госреестрНе внесен
ПоверкаНе подлежит
Производитель«АРИОН», Россия
