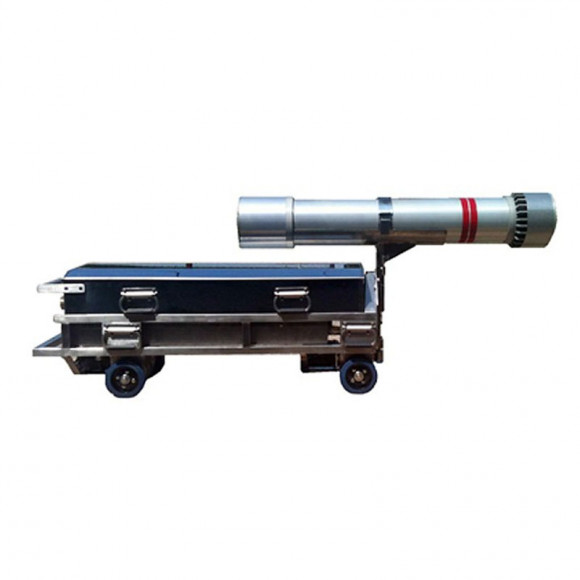

Предназначение рентгеновского кроулера модели С-300 — панорамная радиография кольцевых стыков трубопроводов, выполненных при помощи сварки. Контролировать можно магистрали диаметром 219-500 мм. Использование шасси возможно в комплексе с гамма-дефектоскопами либо рентген-аппаратами разных моделей (РПД, ICM, Balteau).
Полное описание
Внесен в госреестрНе внесен
Поверка в комплектеНе включена в стоимость
Производитель«Эколинк НК», Россия
Под заказ
Артикул: art25895:с-300
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Эколинк НК», Россия

Выполнение неразрушающего контроля качества сварки трубопроводов облегчает использование  рентгеновского кроулера С-300. Он позволяет выполнять панорамные радиографические снимки кольцевых сварных стыков труб. Прибор рассчитан на контроль труб с минимальным диаметром 219 мм, максимальным — 500 мм. Использовать шасси можно вместе с гамма-дефектоскопами, рентген-аппаратами моделей РПД, ICM, Balteau.

Меняя разрезные валы, входящий в комплектацию установки, можно легко адаптировать кроулер к диаметрам от 520 до 1800 мм. Наличие рентген-трубки, имеющей постоянный потенциал на аноде, позволяет выполнение телерадиографического сканирования.

Конструкционное решение — блоки-модули — позволяет сборку четырех основных модификаций прибора, рассчитанных на обследование трубопроводов различных диаметров. Для изготовления конструкционных деталей и крепежа использована нержавеющая сталь.

Управление установкой осуществляется посредством небольшого источника радиоактивного излучения, закрепленного снаружи трубы. Основой управляющей системы является магнитное устройство. Установка кроулера в место работы осуществляется подачей сигналов: как цифровых, так и аналоговых. Перепрограммирование прибора на выполнение разных задач и адаптацию к работе с различными рентген-аппаратами осуществляет процессор.

Преимущества модели:

  • Максимальная толщина стенок обследуемых трубопроводов составляет 50 мм.
  • На управляющей панели прибора имеется цифровой вольтметр, отслеживающий состояние АКБ и подающий аудиосигнал при их разрядке.
  • Имеется цифровой таймер, отсчитывающий время экспозиции.
  • Эффективность работы в температурном диапазоне от -45оС до +70оС обеспечивают червячные редукторы.
  • Использование в конструкции бесколлекторных двигателей, имеющих увеличенный ресурс.
  • Наличие датчика препятствия.
  • Автоустранение инерции при повороте.
  • Система парковки с датчиком конца трубы.

Комплектация

Параметр Данные параметра
1.Привод
1.1 Тип двигателей Бесколлекторный (два)
1.2 Максимальная мощность двигателя 440 Вт.
1.3 Потребляемый ток при горизонтальном движении 2,3 А
1.4 Потребляемый ток при движении на подъем 150 3.5 А
1.5 Управление Блок управления бесколлекторным двигателем
1.5 Торможение Динамическое с подключаемым стояночным тормозом
1.6 Скорость движения 10 – 20 м/мин.
1.7 Максимальный угол подъема До 300 в зависимости от сцепления колес с трубой
2.Управление
2.1 Принцип управления Магнитная система управления KSE
2.2 Максимальная толщина стенки трубопровода 40 мм.
2.3 Точность остановки +/- 6 мм.
2.4 Передающее устройство (репер) Репер с автономным питанием, с пультом дистанционного управления включения экспозиции, контролем разряда батарей, напоминанием включения
2.5 Приемное устройство (приёмник) Электромагнитный приемник низкой частоты с полосовым фильтром
2.6 Нормальное время зарядки репера 2,5 – 5 ч.
2.7 Время непрерывной работы репера 10 ч.
3. Питание
3.1 Аккумуляторный блок 2 аккумуляторных блока 120 В.
3.2 Ёмкость аккумуляторов 28 А × ч.
3.3 Зарядное устройство 10 – канальное зарядное устройство
3.4 Нормальное время зарядки 5 – 8 ч.
4. Рентгеновский генератор
4.1 Тип РПД 250 СПК
4.2 Анодное напряжение р/трубки  – 250 кВ
4.3 Максимальный ток анода р/трубки 5 А
4.4 Угол выхода пучка 400 х 3600 400 х 3600
4.5 Размер фокусного пятна 5 х 0,9 мм.
5. Вес и размеры
5.1 Длина кроулера без рентгеновского генератора 1080 мм.
5.2 Длина рентгеновского генератора 770 мм.
5.5 Масса кроулера без аккумуляторного блока 53 кг.
5.6 Масса аккумуляторного блока 98 кг.
6.7 Масса рентгеновского генератора 12 кг.
6.8 Общая масса в сборе 163 кг.

Дополнительная информация

  • Кроулер оснащен интеллектуальной защитой, блокирующей некорректные команды.
  • Авторазблокировка колес в случае эвакуации установки.
  • Термоизоляция аккумуляторного блока.
  • Автоподогрев электронного блока.
  • Датчик повышения уровня жидкости в трубопроводе.
  • Система радиоуправления.
  • Микропроцессорная технология обеспечивает повышенную производительность, надежность и отсутствие сложностей в работе.
Внесен в госреестрНе внесен
Поверка в комплектеНе включена в стоимость
Производитель«Эколинк НК», Россия
