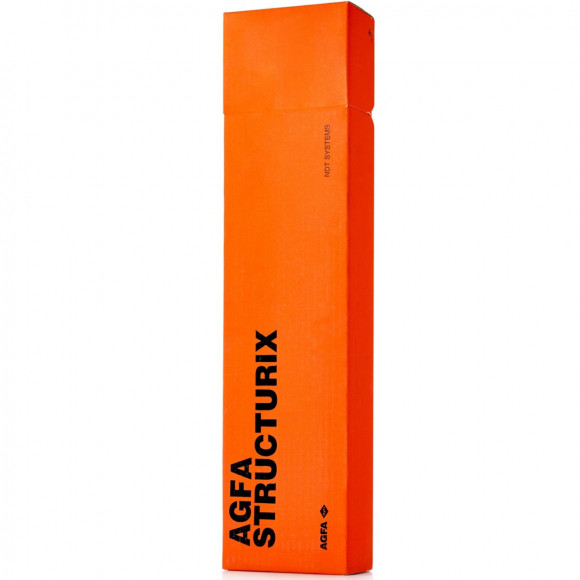

Рентгеновская пленка AGFA Structurix D5 FW 10x48

Рентгеновская пленка AGFA Structurix D5 FW 10x48

Радиографическая пленка для промышленного рентгеновского контроля класса С4 по классификации ISO 11699-1. Используется для задач, когда требуется обеспечить радиографическое изображение повышенного качества как при обычной так и многоплёночной технологии контроля разнотолщинных изделий. Пленка размером 10х48 см с бумажными прокладками.

Полное описание

Производитель

«AGFA», Бельгия

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Радиографическая пленка для промышленного рентгеновского контроля класса С4 по классификации ISO 11699-1.

Поскольку плёнка AGFA D5 по чувствительности к излучению занимает промежуточное положение среди плёнок AGFA D4 и AGFA D7, то она используется при контроле сложных профилей по многоплёночной технологии при зарядке в кассету сразу нескольких плёнок с различной чувствительностью.

Особенно важную роль играет при контроле таких объектов, как угловые сварные соединения в тяжёлом машиностроении при контроле атомных реакторов, парогенераторов, сосудов давления, турбинных лопаток компрессоров и двигателей.

Основная отрасль, в которой используется пленка D5, авиастроение.

Плёнка D5 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

Упаковка FW: Пленки упакованы по 100 листов в запечатанный светозащитный полиэтиленовый пакет, вложенный в картонную коробку. Полиэтиленовые пакеты обеспечивают защиту плёнки от влаги до его вскрытия и избежать повреждений пленки при её извлечении.

В пакете плёнки проложены бумажными листами-прокладками, которые предназначены для улучшения условий хранения, а после завершения работ по контролю, оставшиеся прокладки могут быть использованы для защиты готовых снимков при хранении в архиве.

Особую значимость этот вид упаковки приобретает для регионов с высокой относительной влажностью, и в климатических условиях, где характерны экстремальные значения температур, поскольку исключается слипание пленок друг с другом.

Размер пленки 10х48 см. Листы пленки такого размера используют как целиком, так и разрезанные на меньшие необходимые форматы.

Вес одной упаковки пленки ~ 2,5 кг.

Гарантированный срок годности: 3 года с даты выпуска.

Характеристики

Плёнка D5 имеет следующие технические Характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):

Характеристика	Ручная фотообработка	Автоматическая фотообработка
Класс по ISO 11699-1	C4	C4
Градиент G при D=2	4,6	4,6
Градиент G при D=4	8,0	8,0
Фактор гранулярности, σD	0,026	0,028
Отношение сигнал/шум, G / σD	177	169
ISO SPEED (ИСО скорость)*	160	200
DOSE (доза) при D=2, mGy	4,4	4,6

*относительно ISO SPEED D4 = 100

Применение

Радиографический контроль больших толщин с применением ускорителей электронов и источников с радионуклидом 60Со.
Радиографический контроль сварных соединений из металлов с малыми и средними атомными числами в диапазоне малых и средних толщин (≈ 3 ÷ 30 мм по стали).
Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
Радиографический контроль изделий сложной конфигурации с применением многопленочной технологии контроля.
Радиографический контроль электротехнических и электронных устройств.
Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
трубопроводные системы и врезки, байпасы и отводы, фланцы;
обечайки и корпуса реакторов, ресиверов, сепараторов, скрубберов, автоклавов, накопителей и резервуаров; трубные доски и другие формы поверхностей для вварки теплообменных труб;
литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов, в т.ч. для электротехнических устройств;
направляющие лопатки газовых и жидкостных турбин;
литые патрубки, обечайки и корпуса сосудов давления;
камеры горения, форсунки; литые фланцы и отводы;
изделия сложной конфигурации с применением многопленочной технологии контроля;
элементы тормозных устройств, ограночные диски.

Производитель

«AGFA», Бельгия
