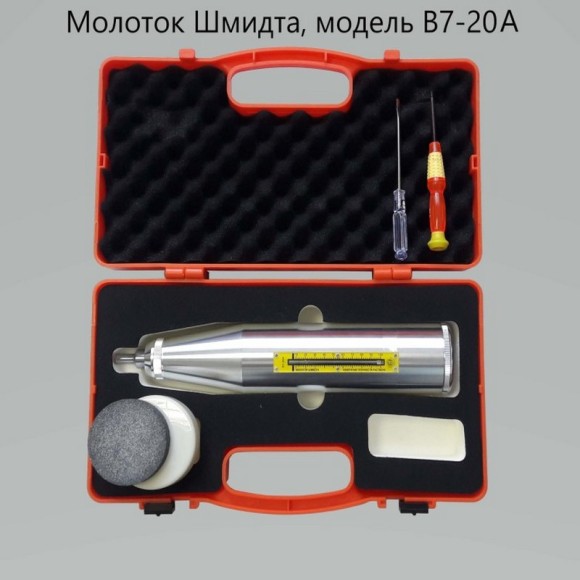

20А - молоток Шмидта для определения прочности на сжатие и однородности (склерометр)

Скачать инструкцию

Состояние в реестрах: находится на стадии внесения в госреестр

Назначение средства измерений:

Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др. Прибор предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности строительного материала и последующего определения прочности по градуировочным зависимостям. Область применения – определение прочности материалов на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Описание средства измерений:

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.

Особенности измерений молотками Шмидта различных модификаций:

Внимание! При срабатывании ударного плунжера (1) происходит сильный отскок. По этой причине всегда держите молоток для контроля бетона обеими руками! Запрещается работать со склерометром с приставных лестниц и других малоустойчивых высотных поддержек. К работе с молотком должны допускаться только лица, прошедшие обучение работе с ним в объёме Руководства по эксплуатации и ГОСТ 22690-2015.

Обязательным требованием работы с молотком является обеспечение необходимых условий для измерений прочности - в противном случае полученные результаты будут некорректны, а молоток может быть повреждён!

При измерении вертикальных поверхностей (напр. стен) положение молотка относительно земли должно быть горизонтально-параллельным – см. рисунок левее. Именно в таком положении были определены градуировочные зависимости молотка, указанные в Таблице, наклеенной на корпусе прибора, где этому положению (горизонталь) соответствует угол ɑ=00 в середине Таблицы.

Для каждой контролируемой поверхности необходимо совершить не менее 10 ударов молотком.

Модель 20А (минимальная энергия удара 20 Дж) для измерения прочности швов со строительным раствором в кирпичной кладке. Специальная форма индентора позволяет производить удар по шву не задевая кирпичи. Зона контроля должна располагаться на несущих стенах вдали от дверей или окон и исключать присутствия в ней усиливающей арматуры и вмонтированных железных частей; поверхность испытуемой зоны должна быть чистой и сухой, а также не должна содержать грунтовку, слой штукатурки, цементное молоко, масляные пятна, выщербины, раковины и другие дефекты поверхности. Для очистки подготовки поверхности воспользуйтесь шлифовальным камнем из набора прибора, после чего очистите её от пыли щёткой. В каждой точке измерения необходимо произвести 3 удара, но записать лишь значение 3-го измерения. Интервал между соседними точками измерений должен быть около 20 мм и прибор должен находиться в одном и том же положении в процессе измерения.
