Отраслевые контрольные образцы «ОСО-ВД»

• Обзор
• Характеристики
• Отзывы0

Отраслевые контрольные образцы «ОСО-ВД». «ОСО-ВД» стандартный комплект (3 образца)

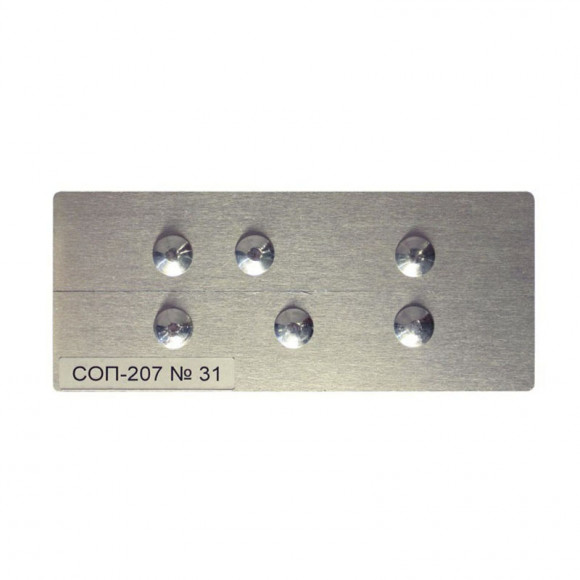

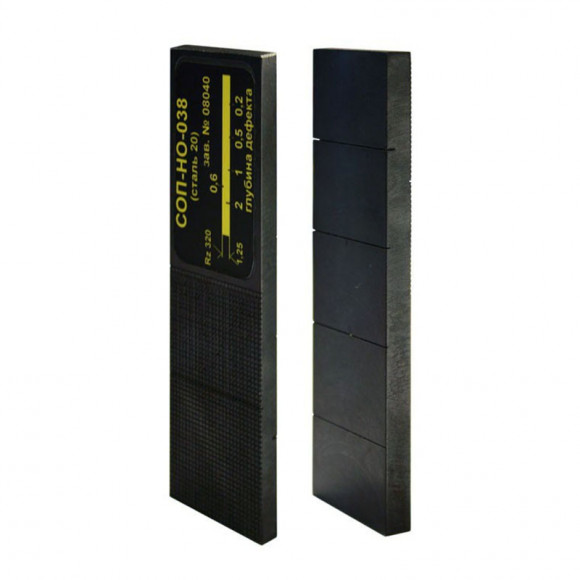

Характеристики Тип Материал Имитируемый дефект Величина дефекта Шероховатость рабочей поверхности Глубина Раскрытие ОСО-ВД-В1 (Al) Д16Т σ = 17,5 МСм/м Поверхностная трещина 0,2 мм Не более 0,1 мм Ra = 1,25 мкм ОСО-ВД-В2 (Ti) Титановый сплав σ = 1 МСм/м 0,5 мм ОСО-ВД-В3 (Fe) 30ХГСНА 0,2 мм ОСО-ВД-В4 ОСО-ВД-В5 Алюминиевый сплав σ = 8 МСм/м 0,2 мм Алюминиевый сплав σ= 24 МСм/м 0,2 мм СОП-НО-037 СОП-НО-038 (СОП-НО-038 (ТПС)) Ст. 45 Поверхностная трещина на поверхности с большой шероховатостью 0,2 мм 0,5 мм 1,0 мм 2,0 мм Не более 0,3 мм Ra = 1,25 мкм 0,6 мм Rz = 160 мкм Ст. 20 0,2 мм 0,5 мм 1,0 мм 2,0 мм Не более 0,3 мм Ra = 1,25 мкм 0,6 мм (2,0 мм) Rz=320 мкм СОП-205 Д16Т σ = 17,5 МСм/м Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки Протяженность 7 мм, раскрытие не более 0,1 мм Ra = 1,25 мкм СОП-206 Литьевой алюминиевый сплав σ = 25 МСм/м Трещина, развивающаяся со стороны, противоположной стороне контроля Остаточная толщина металла 6,0 мм 4,0 мм 2,0 мм Раскрытие не более 0,5 мм Ra = 1,25 мкм СОП-207 Д16Т σ = 17,5 МСм/м Трещина во втором слое под стыком листов металла Протяженность 22мм, раскрытие не более 0,1 мм Ra = 1,25 мкм К1 №1 (в соответствии с РД-13-03-2006) Сталь 40Х Поверхностная трещина 0,1 мм 0,2 мм 0,5 мм 1,0 мм Не более 0,1 мм Ra=1,25 мкм К1 №2 (в соответствии с РД-13-03-2006) Сталь 40Х Трещина на ребре 0,5 мм Не более 0,1 мм Ra=1,25 мкм КО-1570 АК-6 Короткая поверхностная трещина на ровной и криволинейной поверхности Протяженность 2 мм, Раскрытие 0,1 мм, Глубина 0,2 мм; 0,5 мм. Ra=1,25 мкм

Производитель

«Константа», Россия
