Стандартные преобразователи к вихретоковому дефектоскопу «Константа ВД1»
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25719:пф-с1э-6-al
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия

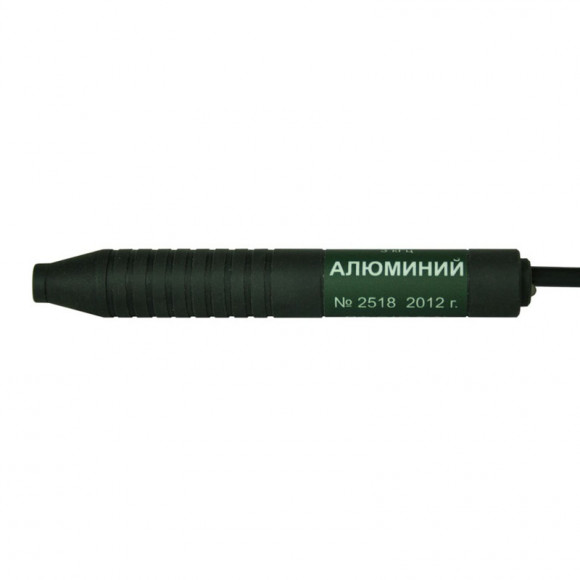

Специализированный экранированный преобразователь для обнаружения трещин в листе металла из алюминиевого сплава второго слоя под стыком листов металла из алюминиевого сплава.

Как частный случай: обнаружение трещин в зубчатой ленте хвостовой балки вертолета Ми-2 под стыком листов обшивки.

Характеристики

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики
Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Минимальный обнаруживаемый дефект Контрольный образец
ПФ-ГТ-6э-Al ПФ-Г2ГТ-6э-Al Алюминиевые и другие сплавы σ = 8÷24 МСм/м 7 3 кГц 0÷0,5 Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм. СОП-205
ПФ-С1Э-6-Al Алюминиевые и другие сплавы σ = 17÷22 МСм/м 7 3 кГц 0÷0,5 Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм. СОП-207
ПФ-ГТ-18э-Al Алюминиевые и другие сплавы σ = 22÷27 МСм/м 20 20 кГц 0÷1 Максимальная остаточная толщина металла: 6мм. СОП-206
