Приспособление для измерения глубины подрезов и смещения кромок ЭЛИТЕСТ ПСК-10

Приспособления Элитест ПСК-10 и ПСК-10М предназначены для измерения смещения кромок, параметров стыкового сварного шва и дефектов. Приспособления характеризуются высокой точностью измерения, поэтому наилучшим образом подходит для контроля глубины дефектов. В стоимость приспособлений входит стоимость государственной поверки.

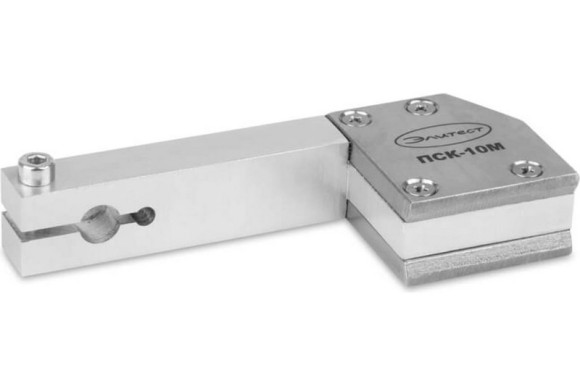

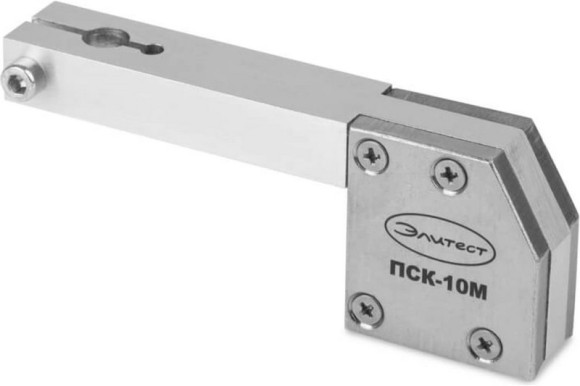

Встроенный магнит в ПСК-10М обеспечивает надежную установку приспособления на контролируемом изделии. Такое конструкторское решение исключает необходимость фиксации приспособления руками и значительно упрощает работу при производстве измерений. Магнитное поле не воздействует на индикатор, т. к. кронштейн выполнен из алюминия. Магнитное основание — это единственное отличие ПСК-10М от ПСК-10.

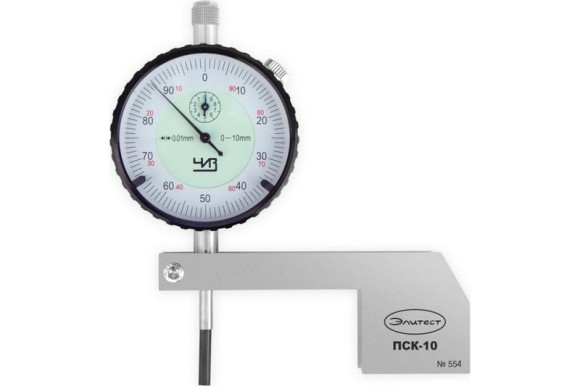

Индикатор часового типа имеет диапазон измерения 10 мм с ценой деления 0,01 мм. Расстояние между основанием опорного кронштейна и измерительным наконечником индикатора равно 50 мм. Подобная конструкция позволяет измерять не только глубину подрезов, но и смещение кромок.

В комплекте приспособлений для измерения глубины подрезов имеются два измерительных наконечника:

-плоский измерительный наконечник для измерения выпуклости стыкового шва и его корня;

-острый измерительный наконечник для измерения глубины подреза, вогнутости стыкового шва и его корня, смещения кромок и глубины скоса кромок.

Масса, не более: 500 г

Справочные размеры, мм:
