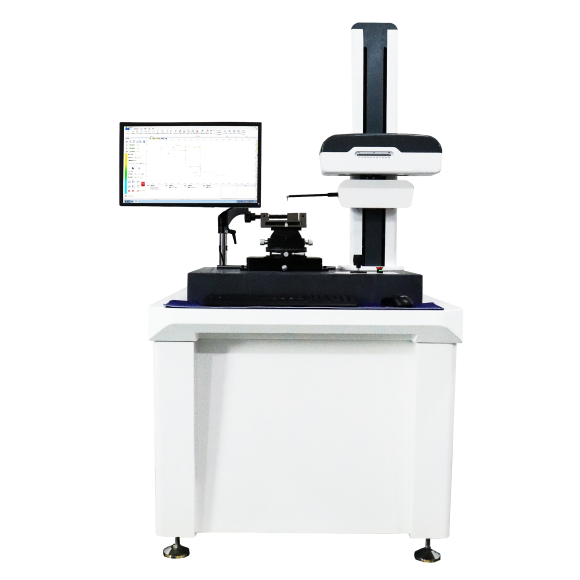

Контур 150ПШ - Профилометр для измерения шероховатости и контура детали

Профилометр Система Контур 150 ПШ объединяет измерение контура и шероховатости поверхности в едином устройстве.
Полное описание
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0

Профилометр для измерения шероховатости и контура детали Контур 150ПШ

Профилометр обеспечивает точные результаты с высоким разрешением и минимальной остаточной погрешностью. Технология предоставляет точные результаты с высоким разрешением в нанометровом диапазоне и минимальной остаточной погрешностью менее 5 нм Ra, что делает ее идеальным выбором для комбинированных измерений контура и шероховатости.

Основные характеристики профилометра - контурографа Контур 150ПШ

  • Новейшая отечественная технология автономных прав интеллектуальной собственности использует решетчатые датчики для одновременного измерения шероховатости и размеров контура.
  • Она основана на интерференции, что позволяет сканировать линейку сетки с размерами до 1 нм, обеспечивая высокую точность измерений.
  • Уникальный датчик высокого разрешения позволяет проводить измерения шероховатости и размеров контура одновременно, без необходимости смены датчика в процессе работы.
  • Технология совместима с различными процессами и обеспечивает высокую точность измерений даже на неровных поверхностях, таких как дуги или колонны.
  • Специальный алгоритм оценки шероховатости и метод компенсации положения обеспечивают эффективную коррекцию измерений на неплоских поверхностях.
  • Технология не требует изменения математических методов и имеет низкое трение, обеспечивая стабильную высокую точность измерений.
  • Предлагает пользовательские шаблоны, пакетное измерение и автоматическую маркировку, делая процесс более удобным и эффективным.

Характеристика

Параметры

Значения

Диапазон измерения

ось X (горизонт)

150 мм

Z1 (датчик)

±30 мм

Z-колонка

500 мм

Скорость движения

Максимальная скорость движения

По оси Х – от 0,1 до 10 мм/с

По оси Z – от 0,5 до 10 мм/с

Точность измерения

Ось X (L = расстояние перемещения по X)

≤ ±(0,8+3L/100) мкм

Ось Z1 (H=высота измерения Z1)

≤ ±(0,8+2H/100) мкм

Профиль (контур)

Ошибка дуги

≤ ±(1,2+R/12)мкм

Угловая ошибка

≤ ±1'

Шероховатость

Ошибка индикации

≤ ±5 нм + 0,05 А)

Измерение повторяемости

≤3%

Остаточная погрешность шероховатости

≤5 нм

Измерение резьбы

Большой, средний и малый радиус

≤±(6+0,05L) мкм

(внутренняя резьба≤60 мм, внешняя резьба ≤30 мм),

колонна неподвижна

ось X

Прямолинейность

0,8 мкм/100 мм

Разрешение

0,01 мкм

Датчик

Тип

Цифровой датчик

Разрешение

0,01 мкм

Продолжительность оценки

λc×  1, 2, 3, 4, 5, 6, 7

Длина волны отсечки

0,025; 0,08; 0,25; 0,8; 2,5; 8 мм

Максимальная нагрузка на измерительный стол (основание)

120 кг

Максимальная нагрузка на

120 кг

*В стандартной комплектации поставляется комплект ПК + принтер, программное обеспечение для выполнения измерений и обработки результатов с выдачей протоколов.

**Указанные параметры на оборудование соответствуют стандартной версии оборудования и могут быть изменены и улучшены по согласованию с заказчиком.
