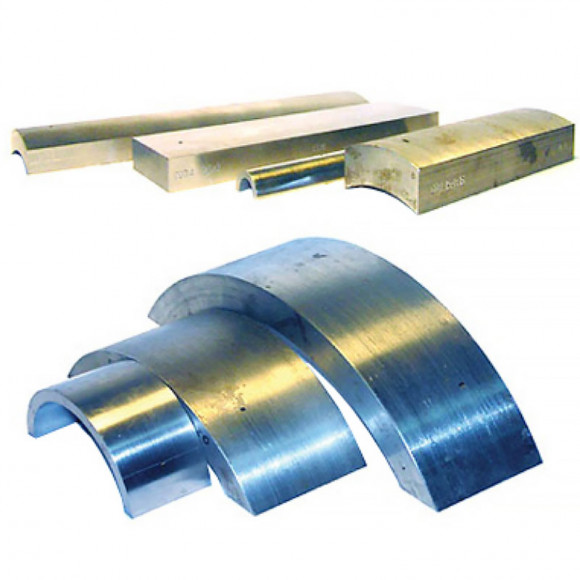

Стандартный образец предприятия «Трубный» (Настроечный образец)

Трубные настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля трубных сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны, имеющих притертую...

Полное описание

Производитель

«АКС», Россия

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

11 000 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Образцы изготавливаются в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК в соответствующих областях промышленности, и выполняются из материалов с соблюдением типоразмеров труб, сопоставимых с реальными объектами контроля. При отсутствии в наличии необходимого материала, существует возможность изготовления образцов из материалов заказчика, сегменты которых необходимо предоставить силами заказчика.

Для заказа стандартных образцов необходимо указать их толщину, диаметр и область неразрушающего контроля (газовое или нефтяное хозяйство, строительство, подъемные механизмы, котлы, резервуары и т.д.) или наименование нормативного документа, относящегося к соответствующей области.

Используется в приборах:

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Миниатюрный ультразвуковой дефектоскоп А1211 Mini
Ультразвуковой дефектоскоп А1212 MASTER
Ультразвуковой дефектоскоп А1214 EXPERT

Характеристики

На основе настроечного образца диаметром 57 мм, с толщиной 4,0 мм и размером «зарубки» 1,3 x 1,0 мм, Ст.20

Параметр	Значения
Наименование	Номинальные	Действительные	Точность измерения
Ширина «зарубки» №1, мм	1,3	1,28	±0,05
Высота «зарубки» №1, мм	1,0	0,97	±0,05
Ширина «зарубки» №2, мм, мм	1,3	1,32	±0,05
Высота «зарубки» №2, мм, мм	1,0	1,00	±0,05
L – длина образца, мм		150 ± 5
B – ширина образца, мм		57,0 ± 5
S – толщина образца, мм		4,0 ± 10%
D – диаметр образца		57 ± 10%
С – расстояние от торца образца до «зарубки», мм		30 ± 5
Значение угла между основанием образца и отражающей гранью «зарубки», град.		90 ± 2º
Шероховатость обработки поверхностей образца, мкм		Не хуже Rz 40
Скорость УЗ продольной волны, м/с		5 940 ± 2%
Скорость УЗ поперечной волны, м/с		3 230 ± 2%
Размер, мм		150 x 57 x 4,0
Масса, г		200
