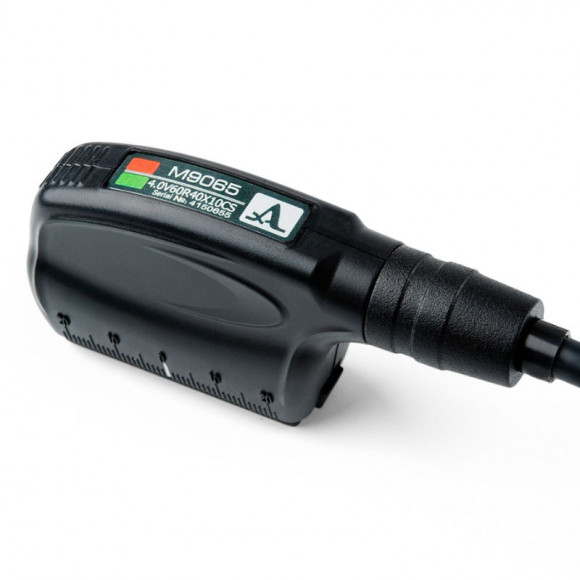

Антенная решетка M9065 4.0V60R40Х10CS

Name: Антенная решетка M9065 4.0V60R40Х10CS
SKU: art22763:m90654.0v60r40х10cs

Производитель

«АКС», Россия

В наличии

Артикул: art22763:m90654.0v60r40х10cs

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

80 000 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

16 элементная цифрофокусируемая антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.

Существует возможность притирки сменного акустического модуля под различные диаметры труб.

Используется с приборами:

A1550 IntroVisor

Характеристики

Область применения	контроль сварных швов
Количество элементов антенной решетки, шт	16
Акустическая апертура, мм	40 х 10
Номинальная частота, МГц	4
Область сканирования, °	от 35° до 85°
Рабочий тип волн	Поперечные
Габаритные размеры (Д х В х Г), мм	90 х 42 х 22
Масса с кабелем, г, не более	200
Условия эксплуатации:
-температура воздуха, С°	от - 20 до + 45
- относительная влажность воздуха при температуре +25 °С, %, не выше	85
