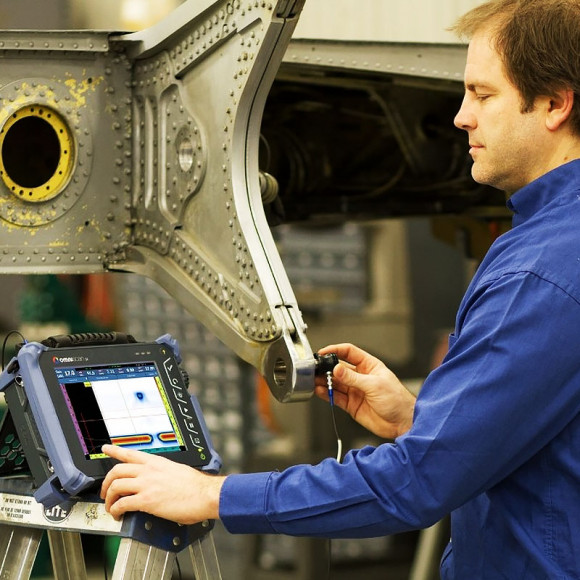

Ультразвуковой дефектоскоп Olympus OmniScan SX

• Обзор
• Характеристики
• Отзывы0

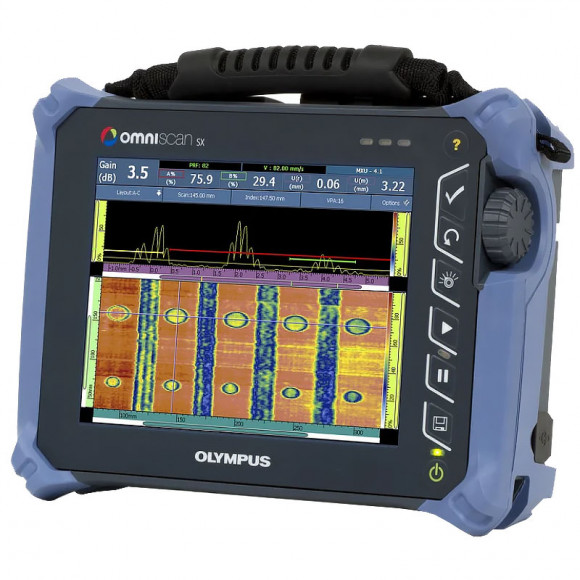

Ультразвуковой дефектоскоп Olympus OmniScan SX представляет собой немодульное компактное портативное диагностическое устройство, предназначенное для сканирующего контроля на производственных объектах. Позволяет выявлять и локализовать неоднородности, дефекты структуры металла и качества сварочного соединения.

Современное программное обеспечение гарантирует высокую скорость и точность результатов тестирований. Имеет функциональный полноэкранный дисплей и понятное операционное сенсорное управление. Может работать совместно с любыми сканирующими устройствами, датчиками и полным комплектом аксессуаров данного производителя.

Отличительные особенности модели Olympus OmniScan SX:

• производит сканирование структуры материала двумя типами волн, являясь экономичным способом диагностики однородности;
• может выполнять операции по выявлению и локализации коррозионных участков, а также ультразвуковому диагностированию композитов;
• контролирует качество сварочных соединений двумя способами — TOFD и методом использования фазированных решеток;
• полноэкранный сенсорный дисплей с простым и понятным интерфейсом облегчают управление и визуализацию выявленных отклонений;
• все настройки и их изменения осуществляются из операторского интерфейса.

Это и другие видео вы можете посмотреть на канале "Дефектоскопия"

Характеристики Корпус Размеры (Ш х В х Г) 267 × 208 × 94 мм Вес 3,4 кг с батареей Хранение данных Запоминающие устройства Карта памяти SDHC, большинство стандартных запоминающих устройств USB Размер файла данных 300 МБ Порты входа/выхода Порты USB 2 порта USB, совместимые с характеристиками USB 2.0 Звуковая сигнализация Да Выход видеосигнала Выход SVGA Линии ввода/вывода Кодировщик 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) Цифровой вход 4 цифровых входа TTL, 5 В Цифровой выход 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход Выключатель устройства сбора данных Да, в зависимости от конфигурации цифрового входа Выход питания 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) Вход синхроимпульсов 5 В TTL Дисплей Размер 21,3 см (8,4 дюйма) по диагонали Разрешение 800 х 600 пикселей Яркость 600 кд/м2 Углы просмотра По горизонтали: от −80° до 80°; По вертикали: от −60° до 80° Количество цветов 16 миллионов Тип TFT LCD Питание Тип Аккумулятор Smart Li-ion Количество 1 Продолжительность работы батареи Мин. 6 часов при нормальных условиях работы Условия эксплуатации Диапазон рабочих температур От −10 °C до 45 °C Температура хранения От −20 °C до 60 °C с батареей От −20 °C до 70 °C без батареи Относительная влажность Макс. 70% при 45°C без образования конденсата Степень защиты корпуса Соответствие требованиям IP66 Устойчивость к ударам Испытания на падение MIL-STD-810G 516.6 Характеристики УЗ (модуль OMNISX-1664PR) Разъемы 1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 Количество законов фокусировки 256 Распознавание датчика Автоматическое Генератор/Приемник Апертура 16 элементов Количество элементов 64 элемента Генератор Каналы ФР Канал УЗ Напряжение 40 В, 80 В и 115 В 95 В, 175 В и 340 В Длительность импульса Настраивается от 30 до 500 нс; разрешение 2,5 нс Настраивается от 30 до 1 000 нс, разрешение 2,5 нс Форма импульса Отрицат. прямоугольный импульс Отрицат. прямоугольный импульс Выходное сопротивление 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) < 30 Ω Приемник Каналы ФР Канал УЗ Усиление От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) Входное полное сопротивление 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) 60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник) Полоса пропускания От 0,6 до 18 МГц (-3 дБ) от 0,25 до 28 МГц (–3 дБ) Формирование луча Тип сканирования Секторное или линейное Количество групп 1 Сбор данных Каналы ФР Канал УЗ Частота оцифровки 100 МГц 100 МГц Максимальная ЧЗИ До 6 кГц (C-скан) Обработка данных Каналы ФР Канал УЗ Число точек данных До 8 192 Усреднение в реальном времени PA: 2, 4, 8, 16 UT: 2, 4, 8, 16, 32, 64 Детектирование РЧ, полная волна, полуволна +, полуволна – Фильтр 3 низкочастотных, 3 полосовых и 5 высокочастотных 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) Фильтрация видео Сглаживание (скорректировано по диапазону частоты датчика) Визуализация данных Частота обновления A-скана А-скан: 60 Гц; S-скан: 60 Гц Синхронизация данных По внутреннему таймеру От 1 Гц до 6 кГц По кодировщику На двух осях: от 1 до 65 536 меток Программируемая ВРЧ Количество точек 16: одна кривая ВРЧ на канал для законов фокусировки Максимальное нарастание 40 дБ/10 нс Сигнализации Количество 3 Условия Любая логическая комбинация стробов OmniScan SX отвечает требованиям международных стандартов ASME, AWS, API и EN. Дополнительная информация Ультразвуковой дефектоскоп Olympus OmniScan SX выпускается в 2-х модификациях — PA и UT, где первый является реализацией фазированных решеток, а второй — ультразвука. Обе модификации аналогично друг другу способны работать в 3-х режимах сканирования — эхо-импульсном, дефракционно-временном и совмещенно-раздельном. Кроме главного, может использоваться облегченное интерактивное операторское меню. Кроме стандартной карты памяти для хранения данных могут использоваться любые внешние носители с USB-разъемом.
Производитель	«OLYMPUS», Япония
Поверка	включена в стоимость
Наличие экрана	Да
Наличие расширенного функционала	Да
Только стандартый набор функций	Нет
Низкочастотный	Нет
Легкий и компактный	Нет
Внесен в госреестр	Не внесен
