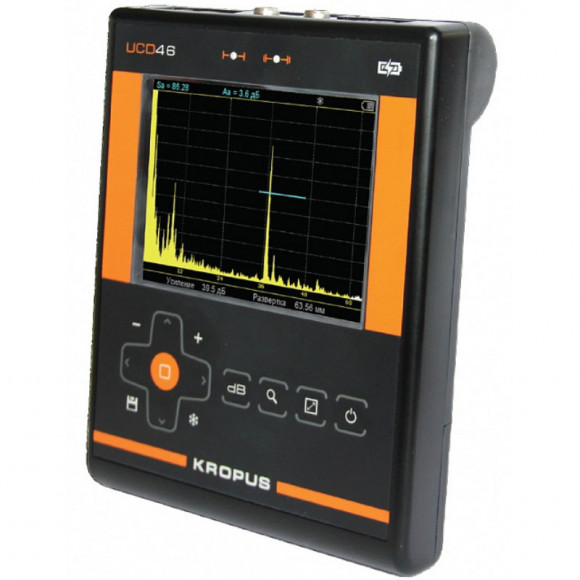

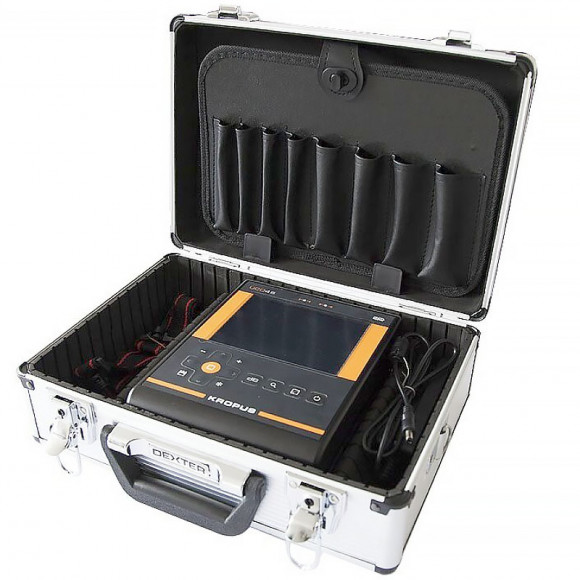

Ультразвуковой дефектоскоп УСД-46

Развертка: мин.: 0 -1,37 мм ; макс.: 0 - 1000 мкс (2975 мм сталь);
Диапазон скоростей: 1000 - 9999 м/с
Задержка: от -0,5 мкс до 994.5 мкс
Максимальная длина контролируемого материала (сталь): до 2975 мм (эхо-режим), 5950 мм (теневой режим)
Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс
Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс: 50 ом / 600 Ом
Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ: до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель: широкополосный 0.5-20 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей : 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки). Отображение сигналов на экране (визуализация) А-скан
Дополнительная клавиша +dB: программируемая
Автоматическая калибровка задержки в призме: по СО-3, V-2, образцу с отражателем
Автоматическая калибровка диапазона контроля при заданной толщине шва: есть
Автоматическая калибровка скорости УЗК: есть
Отсечка: компенсированная, 0 - 80% высоты экрана
Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Функция АРД: нет
Цифровая фильтрация сигнала: есть
Аналоговая фильтрация сигнала: есть
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала (AWS 1.1) в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Сравнение с сохраненным эталонным сигналом: Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1:только запись референсного сигнала
Обработка изображения на экране после «заморозки» экрана: Полнофункциональная обработка и анализ
Дисплей: Цветной высококонтрастный, TFT 320 х 240 точек, (115 х 85 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности: есть
Язык меню: русский, английский
Память: 100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей; 1000 (50 файлов по 25) протоколов контроля
Интерфейс: USB

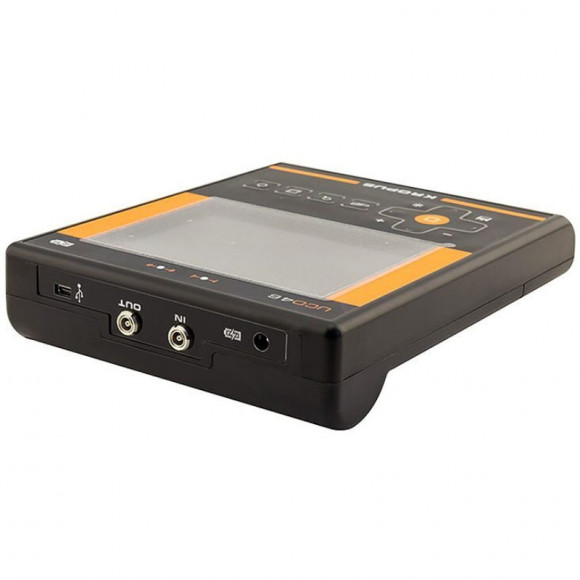

Разъемы преобразователей: 2 х Lemo 00
Аккумуляторы: встроенный, 11В, 5А/ч
Время работы: до 12 часов
Внешнее питание: блок питания 220 В AC
Напряжение питания : 9В / 2,5А DC
Диапазон рабочих температур: от -25°C до +55°C
Размер (В x Ш x Д): 205 мм x 160 мм x 43 мм
Вес: 0,87 кг
