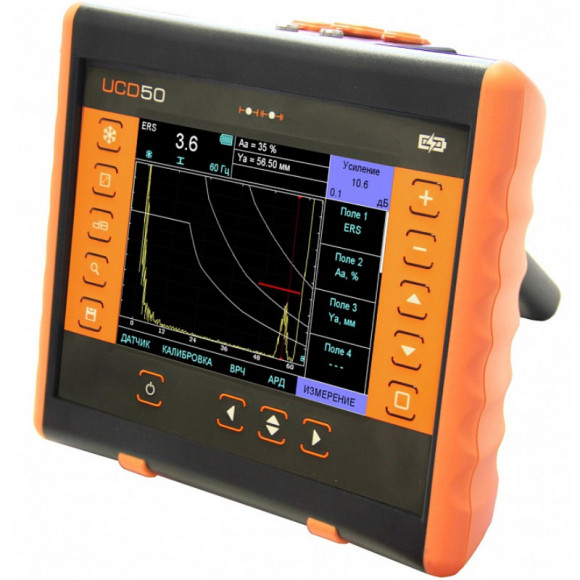

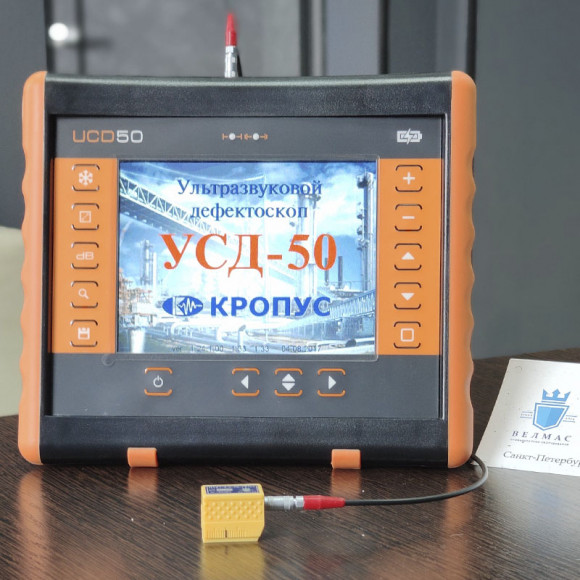

Универсальный дефектоскоп УСД-50 IPS используется как экспертами, так и специалистами, работающими на промышленных предприятиях. В приборе, помещенном в надежно защищенный от ударов пластиковый корпус, реализованы инновации электроники и цифровых способов обработки УЗ сигналов.
Полное описание
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
420 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы3
«КРОПУС», Россия

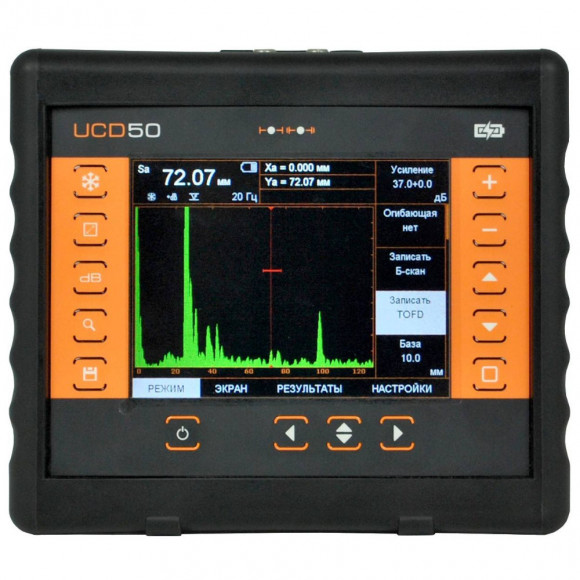

Новый ультразвуковой дефектоскоп УСД-50 IPS, кроме привычного набора функций, оснащен входом для энкодера, что предоставляет возможность подключения разных сканирующих устройств. Это позволяет построить не только B-сканы обследуемой зоны, но и ее TOFD развертку. Быстродействующий цветной монитор, широкий угол обзора дают возможность выполнять контроль в полевых условиях независимо от температуры наружного воздуха и освещения.

Эффективный поиск разнообразных дефектов позволяет обеспечение безопасных условий эксплуатации различного рода промышленного оборудования. УСД-50 IPS применяется с целью проверки узлов и агрегатов, с его помощью диагностируют степень износа металлоконструкций (трубопроводов), проверяют целостность сварных швов, находят залегающих на различной глубине дефекты. При этом определяются координат дефектов, измеряется толщина изделия.

Прибор, предназначенный для выполнения контроля неразрушающими методами, пригоден для использования, как в стационарной лаборатории, так и в поле.

При большой мощности, малой массе и габаритах дефектоскоп обладает расширенным функционалом:


  • Автокалибровка преобразователя;
  • TOFD;
  • Оснащение привязкой по чувствительности трех функций: ВРЧ, АРК, АРД;
  • Б-скан;
  • Память большой емкости;
  • Режим огибающей.

Используя данный прибор, можно максимально точно определять толщину изделий.

Преимущества:


  • Надежность.
  • Сочетание инновационных решений аналогового и цифрового оборудования.
  • Максимальный комфорт в эксплуатации.
  • Эргономичность.
  • Одновременно отображаются важнейшие параметры: амплитуда УЗ сигнала, месторасположение дефектного участка, номер луча.
  • Наличие таких функций, как ВРЧ и АРК, позволяет оценить площадь дефектов независимо от глубины их месторасположения.
  • Недектированное отображение сигналов.
  • Б-скан обеспечивает удобство визуализации УЗК.
  • Режим огибающей точно фиксирует максимальный сигнал, это позволяет оценить форму дефекта, когда выполняется УЗК сварных швов или металла.
  • Возможность сохранять и просматривать результаты на мониторе.
  • Поддержка АРД-диаграмм.
  • Возможность изменять цвет фона на дисплее и тона его элементов.

Характеристики


Развертка: мин.: 0 - 2 мкс макс.: 0 - 1530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка: от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь): до 12000 мм (эхо-режим), 24000 мм (теневой режим)
Диапазон скоростей: 200 - 15 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме: 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование: 25 ом / 50 ом/ 1000 Ом
Входной импенданс: 50 ом / 600 ом
Зондирующий импульс: радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса: регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс
Согласование с ПЭП сторонних производителей: 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГн
Частота повторений ЗИ: от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
Усилитель: широкополосный: 0.1-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров
Диапазон регулировки усиления: 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 дБ
Дополнительная клавиша +dB : программируемая
Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Кривая Амплитуда-Расстояние (АРК): построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД: построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Автоматическая калибровка задержки в призме: по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Автоматическая калибровка диапазона контроля при заданной толщине шва: есть
Автоматическая калибровка скорости УЗК: есть
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка: компенсированная, 0 - 90% высоты экрана
Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через '0'
Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Цифровая фильтрация сигнала: есть
Аналоговая фильтрация сигнала: есть
Использование сканеров: Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD: Одноканальный TOFD с записью по датчику пути или по времени
B-скан: В-скан по датчику оборотов
Оценка размеров дефектов в режиме классического дефектоскопа: встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом: Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1: только запись референсного сигнала
Обработка изображения на экране после «заморозки» экрана: Полнофункциональная обработка и анализ
Дисплей: Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности: есть
Язык меню : русский, английский
Память: 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс: USB
Разъемы преобразователей: 2 Lemo00
Аккумулятор: Li-ion 10.8В, 5000 mА/ч
Время работы: не менее 15 часов работы от встроенного аккумулятора
Внешнее питание: блок питания 220В AC
Напряжение питания : 15В / 2,5А  DC
Диапазон рабочих температур: от -30 C до +55 C
Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм
Масса: 1,4 кг с аккумуляторами

Дополнительная информация

  • Возможность одновременного независимого исследования двух зон.
  • Сигналы выводятся в виде А-сканов, В- сканов, TOFD.
  • Подключение к компьютеру через USB разъем.
  • Энергопитание от Li-ионного аккумулятора, наружного блока.
  • Автономная работа в течение 10 часов.
  • Документирование результатов.
  • Автоматическая сигнализация извещает об обнаруженном дефекте.
  • В дефектоскопе использованы пьезоэлектрические преобразователи (ПЭП).
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Только стандартый набор функций Да
НизкочастотныйНет
Легкий и компактныйНет
Внесен в госреестрВнесен

Ультразвуковой дефектоскоп УСД-50 IPS отзывы

Средняя оценка покупателей:(3)5.00 из 5 звезд

3
0
0
0
0
К
Ультразвуковой дефектоскоп УСД-50 IPS

Прибор позволяет сотрудникам ОТК проверить готовую продукцию, изучить графики и цифровую информацию о дефектах, сравнить полученные результаты с установленными стандартами качества. За счет качественного контроля удалось в 2 раза снизить количество отбракованных изделий.

А
Ультразвуковой дефектоскоп УСД-50 IPS

Покупали для диагностики трубопроводов. Работать с прибором в поле одно удовольствие. Никаких бликов на экране, быстрая реакция дисплея на прикосновение к кнопкам. Даже фоновый цвет экрана можно поменять!

С
Универсальное оборудование

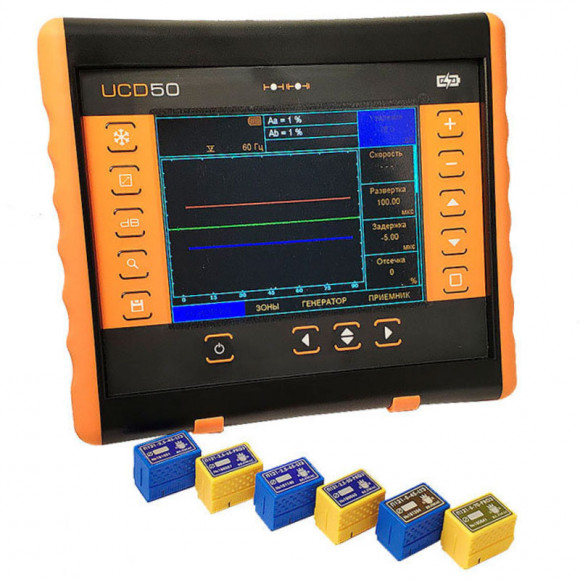

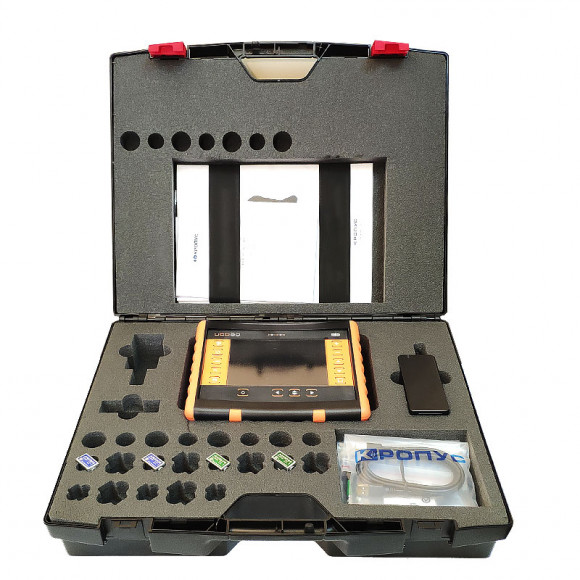

Одновременно может исследовать две зоны. Автоматически сообщает о найденном дефекте. Идет в наборе в четырьмя ультразвуковыми преобразователями. Дает возможность подключить сканирующие устройства, ПК.
