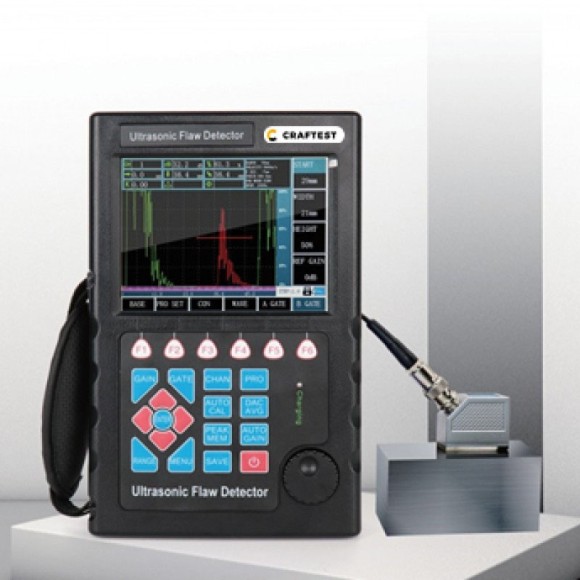

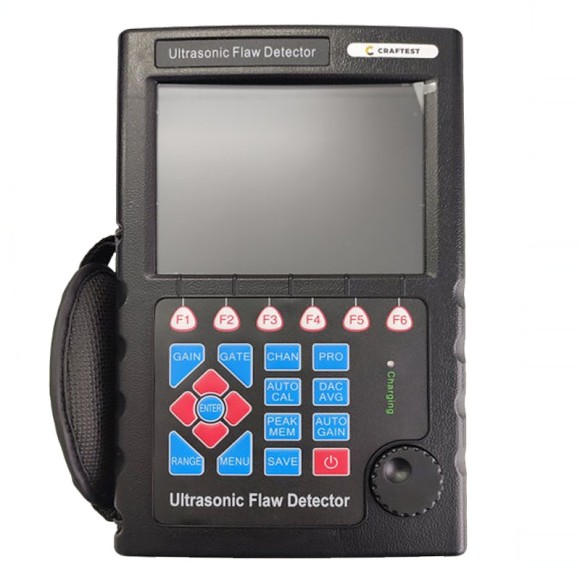

Ультразвуковой дефектоскоп CRAFTEST EPOS 101
- Обзор
- Характеристики
- Отзывы1
Ключевые особенности:
• Режимы представления результатов контроля: положительная волна, отрицательная волна, полная волна и радиосигнал.
• Функция линейной фильтрации, максимальное подавление составляет 80% от высоты экрана.
• Возможность переключения между совмещенным, раздельно-совмещенным преобразователем и преобразователем для контроля теневым способом.
• Настройка стробов и сигнализации. Положение и ширина строба на экране настраиваются произвольно. Настройка сигнализации по приходящей волне
• 500 независимых каналов контроля, каждый канал имеет отдельный набор параметров.
• Два режима отображения с указанием угла преобразователя и величины K (отношение расстояния от точки входа луча ПЭП до проекции дефекта на поверхность сканирования L к глубине залегания дефекта H).
• Кривая АРК (DAC) и ВРЧ формируются автоматически; максимум 10 точек с четырьмя дополнительными регулируемыми параллельными кривыми смещения.
• Кривая АРД генерируется автоматически. Можно настроить два типа дефектов.
• Автоматическая калибровка преобразователя.
• Хранение 100 блоков данных: А-развертки, параметры и кривые АРК (DAC) и ВРЧ.
• Воспроизведение результатов, сохраненных в памяти, отображение на экране сохраненных А-разверток.
• Удаление выбранной информации (представленной номером блока данных) из памяти.
• Функция запоминания пиковых значений.
• Функции «стоп-кадр» и «разморозка» формы сигнала на развертке и параметров контроля.
• Измерение пути ультразвука и анализ частоты эхо-сигнала.
• Индикация заряда аккумулятора в режиме реального времени.
• Возможность подключения через USB.
• Литиевый аккумулятор, низкое энергопотребление, непрерывная работа более 10 часов.
• Легкий, удобный, простой в эксплуатации.
Основные характеристики
Диапазон развертки, мм |
Диапазон развертки, мм: 0 - 10 000 |
Сдвиг импульса, мкс |
Сдвиг импульса, мкс: от -7 до +9984 |
Частота повторения импульсов (ЧЗИ) |
От 200 до 1000 Гц |
Длительность зондирующего импульса |
100…500 нс |
Напряжение импульса |
380 В |
Демпфирование передатчика, Ом |
400 |
Количество стробов |
2 |
Измерение сигнала |
Пик/Фронт/Прохождение через 0 |
Начало координат преобразователя, мкс |
Начало координат: 0,0 - 99,99 |
Скорость распространения ультразвука в материале, м/с |
Скорость распространения: 1000 - 15 000 |
Методы контроля |
Совмещенный ПЭП (излучение и прием), раздельно-совмещенный ПЭП (один – излучение, второй – прием) |
Диапазон частот, МГц |
0 - 20 |
Диапазон установки усиления приемного тракта, дБ |
0 - 120 |
Линейный фильтр |
0% - 80% от высоты экрана, шаг настройки: 1% |
Отклонение линейности по вертикали |
Отклонение линейности по вертикали составляет не более 3% |
Отклонение линейности по горизонтали |
В пределах диапазона развертки составляет не более 0,2% |
Предел чувствительности дефектоскопа |
?60 дБ |
Динамический диапазон |
?32 дБ |
Сигнализация |
Сигнализация по приходящей волне |
Экран дисплея |
Цветной дисплей повышенной яркости; 5,7 дюймов; разрешение: 640x480 пикселей |
Область А-развертки |
В полный экран или в окне; на А-развертке отображаются стоп-кадры и изменение показаний во времени |
ДАК/ВРЧ |
По 10 точкам |
АРД |
Настройка по 2 типам дефектов |
Емкость памяти |
500 графиков А-развертки |
Разъем для подключения к ПК |
USB |
Адаптер питания |
На входе: 100 - 240 В / 50 - 60 Гц, на выходе: 13,5 В / 5 А |
Аккумулятор |
Литиевый, 5000 мАч |
Время работы |
Более 10 ч |
Температура эксплуатации, °C |
От -10 до +50 |
Влажность, RH |
20% - 90% |
Тип разъема |
BNC |
Габаритные размеры, мм |
220x140x50 |
Масса, кг |
1 |
| Производитель | "Крафтест РУС". Россия |
| Внесен в госреестр | не внесен |
Ультразвуковой дефектоскоп CRAFTEST EPOS 101 отзывы
| 1 | ||
| 0 | ||
| 0 | ||
| 0 | ||
| 0 |
Приобретали для контроля за состоянием жд полотна и вагонов. Быстро обнаруживает дефекты и помогает предотвратить аварийные ситуации. Удобно, что есть индикатор заряда аккумулятора. Понимаешь, какие задачи еще успеешь сделать.
