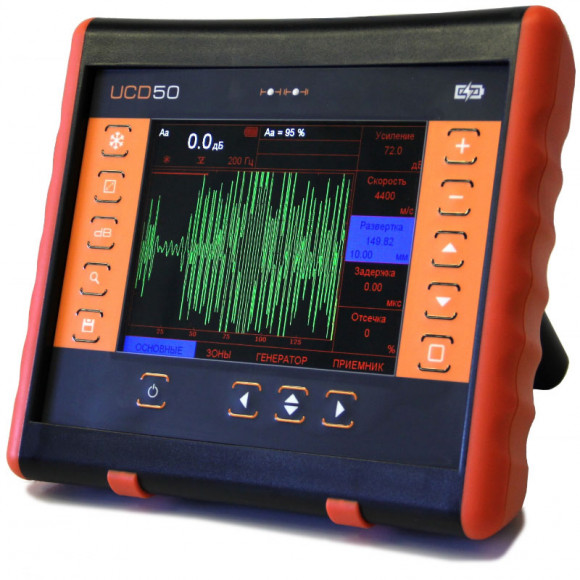

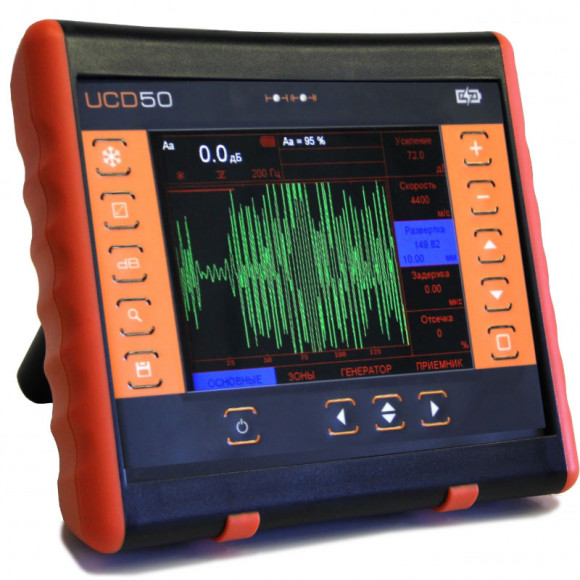

Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

Новый ультразвуковой дефектоскоп представляет собой низкочастотную версию популярного прибора УСД-50 с усиленным генератором и широкополосным приемником с диапазоном от 25 кГц до 5 МГц. Дефектоскоп имеет яркий и хорошо читаемый при любом освещении TFT-экран 640х480 и массу всего 1,5 кг с аккумулятором.

Полное описание

Производитель	«КРОПУС», Россия
Наличие экрана	Да
Наличие расширенного функционала	Нет
Только стандартый набор функций	Да

Все характеристики

TFT, стандартный комплектартикул_02624 000 руб.
TFT, расширенный комплектартикул_01696 000 руб.

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

624 000 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы1

В низкочастотном дефектоскопе УСД-50 LFS также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.

Легкий и удобный дефектоскоп предназначен для ручных применений по контролю композитов, полимеров, углепластика, камня и других материалов с большим затуханием. Широкий частотный диапазон позволяет использовать его также в большинстве стандартных применений по контролю металлов с использованием преобразователей частотой до 5 МГц.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Характеристики

Развертка	мин.: 0 - 5 мкс макс.: 0 - 10000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка	от -20 мкс до 5000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 15 000 мм (эхо-режим), 60 000 мм (теневой режим)
Диапазон скоростей УЗК	200 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса	регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ	от 30 до 500 Гц с шагом 1, 10, 100 Гц
Усилитель	широкополосный: 0.025-5 МГц (-3 дБ)с возможностью выбора узкополосных фильтров
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2,6 или 10 дБ
Дополнительная клавиша +dB	программируемая
Автоматическая регулировка усиления (АРУ)	нет
Встроенное программное обеспечение для контроля цилиндрических изделий	нет
Подключение датчика оборотов	есть
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД	построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка	компенсированная, 0 - 90% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала(AWS D1.1), в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъемы преобразователей	2 х Lemo00
Аккумулятор	быстросъемный,Li-ion 10.8В, 5000 mА/ч
Время работы	до 10 часов работы от встроенного аккумулятора
Внешнее питание дефектоскопа	блок питания 220В / 15 В DC AC
Диапазон рабочих температур	от -30° C до +55° C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами

Производитель

«КРОПУС», Россия

Наличие экрана

Да

Наличие расширенного функционала

Нет

Только стандартый набор функций

Да

Низкочастотный

Да

Легкий и компактный

Нет

Внесен в госреестр

внесен
