Ультразвуковой толщиномер Булат 3

Ультразвуковой толщиномер Булат 3 является устройством неразрушающего контроля и предназначен для определения толщины различных объектов, имеющих доступ только с одной стороны (трубы котлов, закрытые емкости, баллоны высокого давления, изделия для авиационной промышленности и т.п.). Прибор способен исследовать поверхности с повреждениями: коррозией, накипью, выеденными участками, гранулированием. Измерения можно проводить при изготовлении изделий и в процессе их эксплуатации.

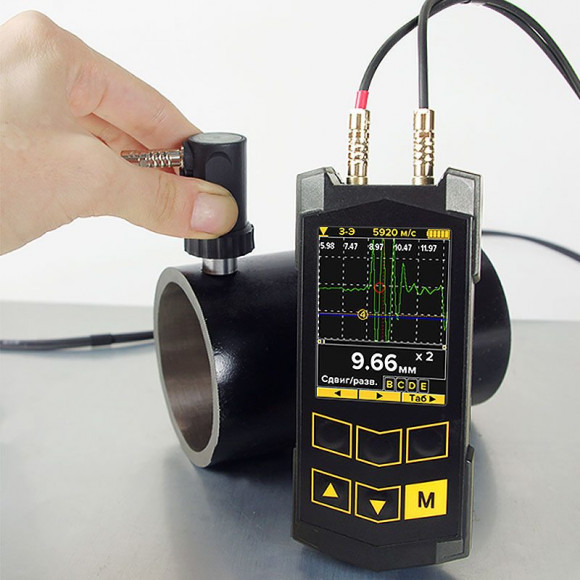

Внешне толщиномер представляет собой электронный блок прямоугольно-граненой формы, к которому с помощью разъемов Lemo подключаются преобразователи (совмещенные или раздельно-совмещенные). На передней панели расположен цветной TFT-экран и управляющая клавиатура.

Замер производится путем прижатия контактной плоскости преобразователя к проверяемой поверхности. Принцип исследования основан на ультразвуковом импульсном эхо-методе, при котором импульс ультразвуковых колебаний от излучающей пластины преобразователя проходит сквозь объект и, отражаясь от его внутренней поверхности, попадает на приемную пластину. Толщина изделия зависит от времени распространения волн, которое электронный блок преобразует в искомый показатель и выдает на экран.

Основные особенности модели:

• широкий ряд подключаемых преобразователей (датчиков), стойких к истиранию;
• автоматическое распознавание раздельно-совмещенных датчиков со встроенной памятью;
• возможность работы с высокотемпературными преобразователями (температура изделий до 450 C);
• наличие цветного высококонтрастного графического TFT-экрана диагональю 2,4” и разрешением 320x240 пикселей;
• возможность отражения результатов сканирования поверхностей в графическом виде (режимы А-скан и В-скан);
• замеры толщины изделий из металлов с диэлектрическим покрытием (режимы «Эхо-Эхо» и «Зонд-Эхо-Покрытие») и самого покрытия (в режиме «Зонд-Эхо-Покрытие»);
• возможность сохранения в памяти устройства до 100000 результатов измерений и 500 графиков А- и В- сканов;

меню дисплея позволяет настраивать и отображать большое количество информации (режимы работы, результаты исследований, графики, настройки даты, времени, яркости, заряда батареи и пр.).
