В7-217 толщиномер ультразвуковой
- Обзор
- Характеристики
- Отзывы1
Скачать инструкциюСостояние в реестрах: Внесено в Государственный реестр СИ РФ
Толщиномеры ультразвуковые В7-217 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности, в т. ч. с высокой температурой.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

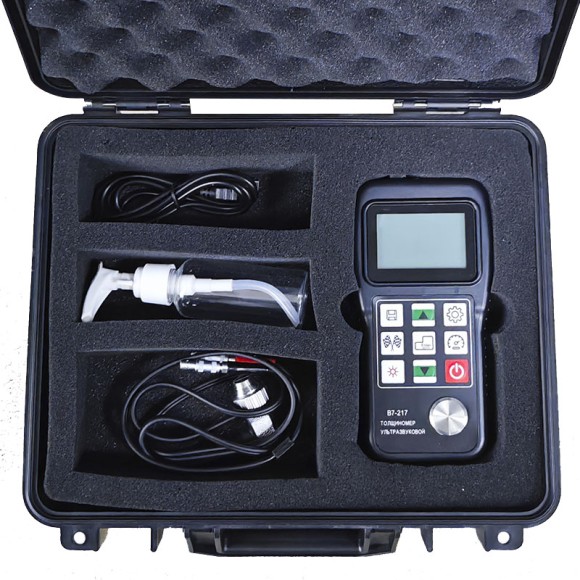

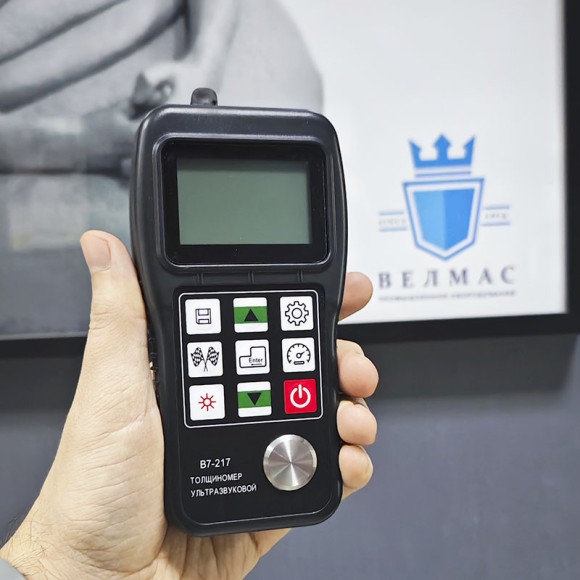

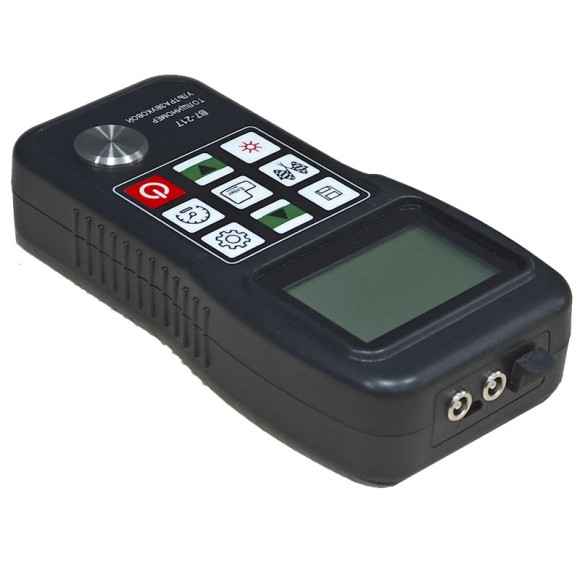

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и плёночную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-217 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 10 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т. п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 500 измерений, передача данных на ПК, ПО для их хранения, обработки и распечатки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.
| Толщиномер В7-217. Типы преобразователей (ПЭП) с характеристиками | |||||
| Модель |
Частота | O | Диапазон по стали | Мин. предел* | Назначение (температурный диапазон) |
| ТМ-08** | 5 МГц | 8 мм | 0,8 - 300 мм | 20 мм х 3 мм | Входит в базовую комплектацию В7-217. Стандартные измерения (-10…+60 0С) |
| РТ-06** | 7,5 МГц | 7,6 мм | 1 - 75 мм | Доп. комплектация (по заказу). Миниатюрный датчик для измерения тонкостенных труб или труб с малой кривизной стенки (-10…+60 0С) |
|
| GT-13-2** | 5 МГц | 14 мм | 4…80 мм | Доп. комплектация (по заказу). Для высокотемпературных поверхностей (до 5500С) |
|
| ТМ-12 | 5 МГц | 10 мм | 1,2…225 мм | 20 мм х 3 мм | Доп. комплектация (по заказу). Для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна (-10…+60 0С) |
| ZT-12-2 (TM-ZT) |
2 МГц | 13 мм | 4,0…508 мм | 20 мм х 3 мм | Доп. комплектация (по заказу). Для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм (-10…+60 0С) |
| ТМ-06 | 7 МГц | 6 мм | 0,75…80 мм | 15 мм х 2 мм | Доп. комплектация (по заказу). Миниатюрный датчик для измерения тонкостенных труб или труб с малой кривизной стенки (-10…+60 0С) |
| НТ-5 | 5 МГц | 13 мм | 3…200 мм | 30 | Доп. комплектация (по заказу). Для высокотемпературных поверхностей (до 350 0С) |
| НТ5-2 | 5 МГц | 13 мм | 3…200 мм | 30 | Доп. комплектация (по заказу). Для высокотемпературных поверхностей (до 550 0С) |
| ZТ-12 | 2 МГц | 16,2 мм | 4…300 мм | Доп. комплектация (по заказу). Низкочастотный датчик: для чугуна, а также для толстых, сильно ослабляющих и сильно рассеивающих материалов (-10…+60 0С) |
|
| GT-13 | 5 МГц | 14 мм | 4…80 мм | Доп. комплектация (по заказу). Для высокотемпературных поверхностей (до 3500С) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поверка в комплекте | Включена в стоимость | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Внесен в госреестр | Внесен | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон контроля по стали (мм) | 0.8 — 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна производства | Россия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Производитель | «Восток-7», Россия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время работы от аккумулятора (ч) | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дискретность | 0,1; 0,01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В7-217 толщиномер ультразвуковой отзывы
| 1 | ||
| 0 | ||
| 0 | ||
| 0 | ||
| 0 |
Покупали взамен того, что сломался. Нужен был простенький вариант в контору для приема лома.
