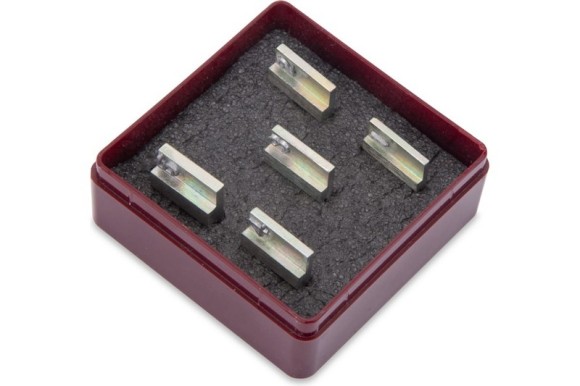

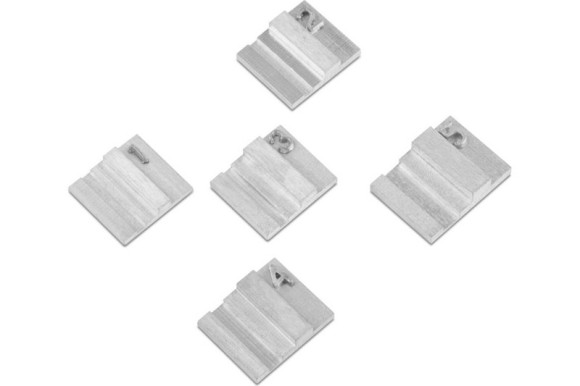

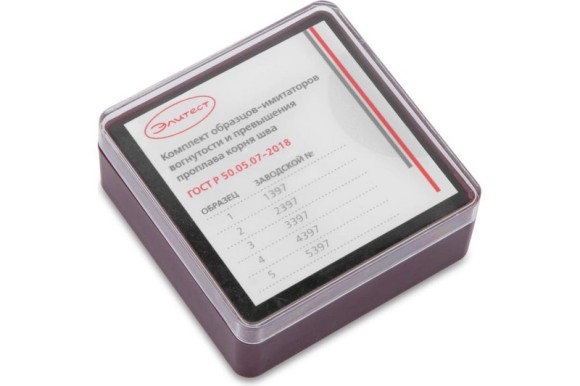

Образцы-имитаторы ЭЛИТЕСТ вогнутости и выпуклости корня сварного шва Fe с калибровкой
- Обзор
- Характеристики
- Отзывы0
Образцы-имитаторы предназначены для определения вогнутости и выпуклости корня сварного шва при проведении радиографического контроля сварных соединений. Оценка параметров осуществляется визуально и/или с помощью денситометра. При проведении оценки необходимо сравнить оптическую плотность изображений с оптической плотностью канавки или выступа на образце-имитаторе. Изделие производится в соответствии с требованиями ГОСТ Р 50.05.07—2018.
Для проведения измерений необходимо выбрать образец-имитатор по предельно допустимым значениям вогнутости и выпуклости корня шва. Толщина образца должна быть равной показателю усиления контролируемого участка сварного шва. Далее образец-имитатор фиксируется на объекте контроля напротив источника излучения с расстоянием 5 мм от шва. В некоторых случаях допускается закреплять образец-имитатор со стороны рентгеновской пленки.Таким образом, оптическая плотность изображения образца-имитатора на снимке должна быть равной оптической плотности изображения сварного шва.
Технические характеристики
| Параметр | №1 | №2 | №3 | №4 | №5 |
| Глубина канавки, h1, мм | 0,6 ±0,06 | 0,8 ±0,08 | 1,0 ±0,1 | 1,2 ±0,12 | 1,6 ±0,16 |
| Высота выступа, h2, мм | 1,5 ±0,15 | 2,0 ±0,2 | 2,0 ±0,2 | 2,0 ±0,2 | 2,5 ±0,25 |
| Толщина, h3, мм | 1,5 ±0,15 | 2,0 ±0,2 | 2,0 ±0,2 | 2,0 ±0,2 | 2,5 ±0,25 |
| Ширина канавки, а, мм | 2,0 ±0,2 | 2,0 ±0,2 | 2,0 ±0,2 | 3,0 ±0,3 | 4,0 ±0,4 |
| Ширина выступа, b, мм | 3,0 ±0,3 | 4,0 ±0,4 | 4,0 ±0,4 | 4,0 ±0,4 | 5,0 ±0,5 |
| Производитель | «АРИОН», Россия |
