Специализированный преобразователь для авиации ПФ-Г2ГТ-6э-Al

• Обзор
• Характеристики
• Отзывы0

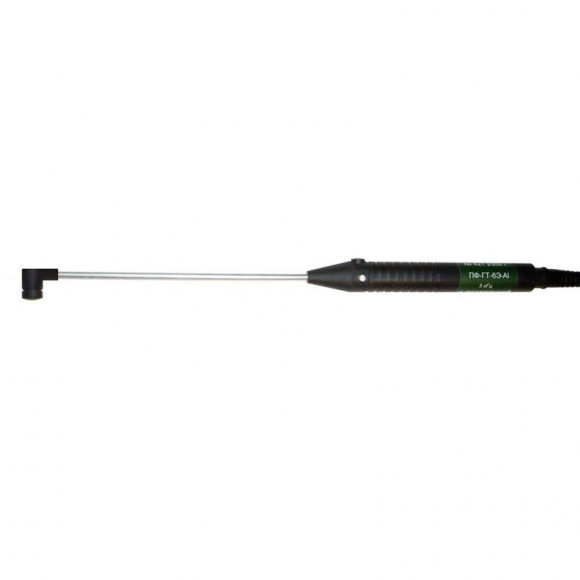

Вариант исполнения преобразователя ПФ-ГТ-6э-Al, в котором чувствительный элемент закреплен на тонкой легко гнущейся медной трубке.

Предназначен для работы в труднодоступных местах. Как частный случай: для работы под приподнятым листом обшивки при ограниченном доступе.

Характеристики Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. YY Назначение преобразователя ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин). ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный. FF Вариант исполнения преобразователя в серии Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м. Технические характеристики Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Минимальный обнаруживаемый дефект Контрольный образец ПФ-ГТ-6э-Al ПФ-Г2ГТ-6э-Al Алюминиевые и другие сплавы σ = 8÷24 МСм/м 7 3 кГц 0÷0,5 Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм. СОП-205 ПФ-С1Э-6-Al Алюминиевые и другие сплавы σ = 17÷22 МСм/м 7 3 кГц 0÷0,5 Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм. СОП-207 ПФ-ГТ-18э-Al Алюминиевые и другие сплавы σ = 22÷27 МСм/м 20 20 кГц 0÷1 Максимальная остаточная толщина металла: 6мм. СОП-206

Производитель

«Константа», Россия
