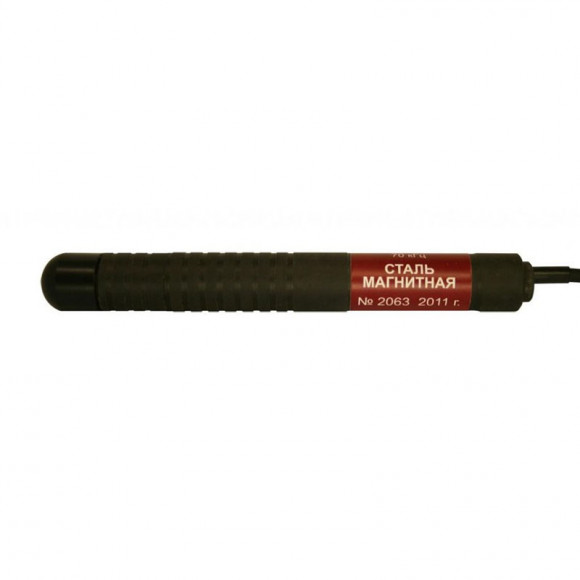

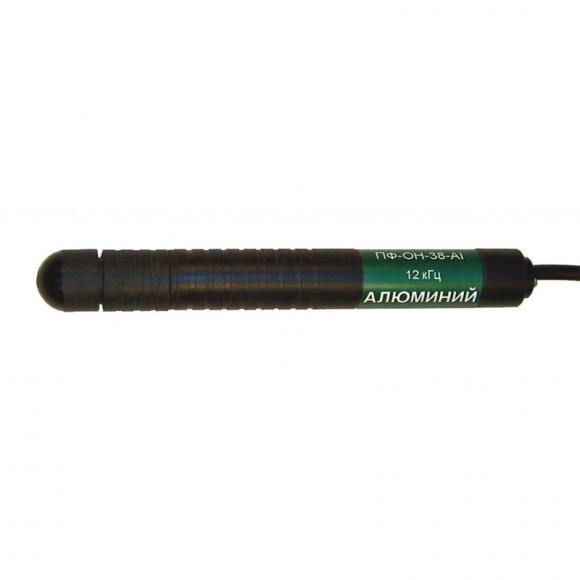

Преобразователи карандашного типа, применяются для обнаружения поверхностных и сквозных трещин в отливках, деталях с большой площадью поверхности, с не обработанной или грубо обработанной поверхностью, под слоем герметика или изоляции.
Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.

Характеристики Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. YY Назначение преобразователя ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин). ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный. FF Вариант исполнения преобразователя в серии Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м. Технические характеристики Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог чувстви- тельности, трещина глубиной, мм Контрольные образцы А В Основной* Дополнительные ПФ-ОН-4-Fe Стали ферромагнитные 4 1,8 МГц 0÷0,2 0,2÷0,6 0,2÷12) 0,05 СО-210.01 (Fe) СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe) ПФ-Г1-4-Fe1) ПФ-Г2-4-Fe1) ПФ-С2-4-Fe1) ПФ-ОН-4-Al Алюминиевые и другие сплавы σ = 8÷27 МСм/м 4 700 кГц 0÷0,2 0,2÷0,4 0,2÷12) 0,05 СО-210.02 (Al) СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5 ПФ-Г1-4-Al1) ПФ-Г2-4-Al1) ПФ-С2-4-Al1) ПФ-ОН-4-Ti Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м 4 3,8 МГц 0÷0,2 0,2÷0,5 0,2÷12) 0,1 СО-210.03 (Ti) СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti) ПФ-Г1-4-Ti1) ПФ-Г2-4-Ti1) ПФ-С2-4-Ti1) ПФ-ОН-14-Fe Стали ферромагнитные 14 100 кГц 0÷0,8 0,8÷2,1 0,5÷23) 0,1 СО-211.01 (Fe)4) СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС) ПФ-ОН-38-Fe 38 70 кГц 0÷1,5 1,5÷4 0,5÷53) 0,2 СО-212.01 (Fe) СО-212.10 (SS-FM), СО-212.11 (Fe ПФ-ОН-38-Al Алюминиевые и другие сплавы σ = 8÷27 МСм/м 25 кГц 0,5 СО-212.02 (Al) * Образец, на котором производится поверка преобразователя. A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики. B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора. 1) – наличие кнопки «НОЛЬ» на корпусе преобразователя. 2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм. 3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм. 4) – допускается использовать образец СО-212.01 (Fe).

Производитель

«Константа», Россия
