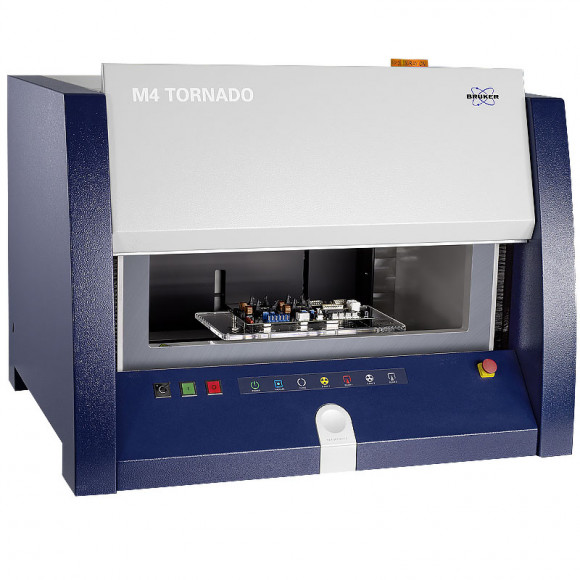

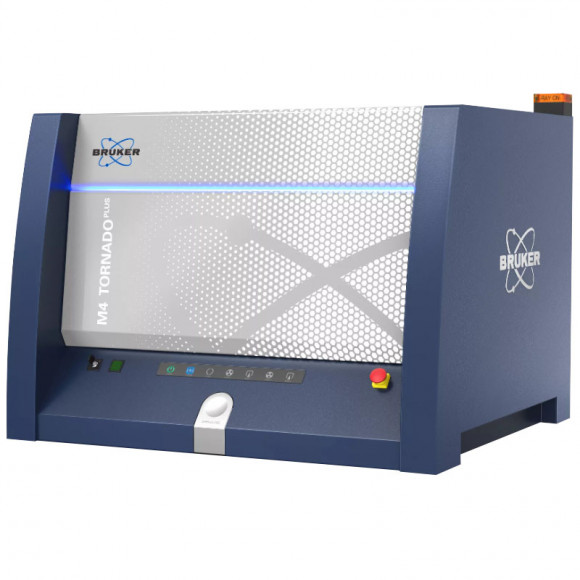

Рентгенофлуоресцентный спектрометр M4 TORNADO

M4 TORNADO предназначен для неразрушающего элементного анализа и элементного картирования в материаловедении, экспертизе, геологии, археологии, биологии и т.д. Спектрометр использует метод микрорентгенофлуоресцентного анализа (микро-РФА). Метод позволяет производить неразрушающий элементный анализ неоднородных проб, проб неправильной формы или небольших включений в пробе с высокой чувствительностью. Фокусировка рентгеновского излучения производится с помощью поликапиллярной оптики, что увеличивает его интенсивность на 3 порядка по сравнению с коллиматорной. Спектрометр может поставляться на выбор с рентгеновской трубкой в комплектации с поликапилляром или коллиматором. Опционально возможна установка двух рентгеновских трубок для эффективного возбуждения необходимых элементов и двух SDD детекторов для увеличения скорости сканирования поверхности и снижения эффекта тени.

Основные преимущества M4 TORNADO :

1. Размер пучка 25 мкм, шаг столика 5 мкм, скорость перемещения столика от 100 мм/с
2. Скорость измерения распределения элементов при быстром картировании поверхности образца от 1 мс на пиксель (например, площадь 1 см2 за 3 минуты)
3. Анализ образцов любой формы без пробоподготовки. Объект не требуется помещать в прободержатель
4. Картирование в режиме реального времени по площади, линии, в выбранных точках и т.д.
5. Возможность построения карт распределения элементов по срезам образца в виде 3D модели.
6. Автофокусировка в каждой точке измерения, возможность анализа неровных поверхностей
7. Большая вакуумная камера размером 600x350x260 мм.
8. Фазовый анализ неоднородностей для оценки распределения и пропорции различных фаз.
9. Анализ толщины покрытий и многослойных систем на печатных платах, металлах или пластмассах.
