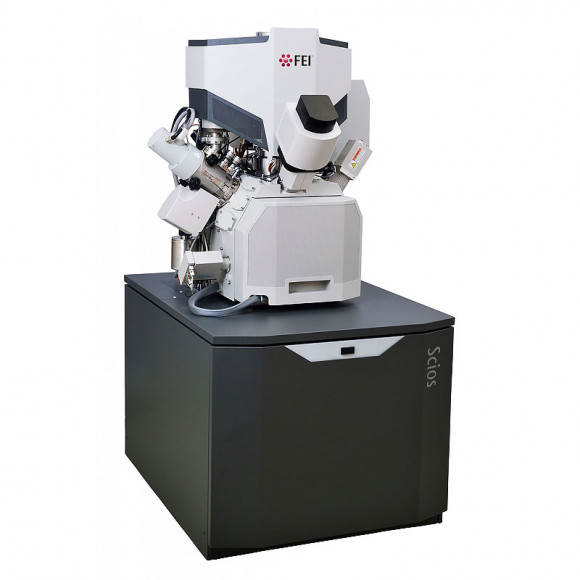

Двухлучевой микроскоп Scios

• Обзор
• Характеристики
• Отзывы0

В универсальной двухлучевой системе Scios применяется аналитическая двулучевая технология сверхвысокого разрешения DualBeam™, обеспечивающая выдающиеся эксплуатационные характеристики при двухмерном и трёхмерном анализе широкого диапазона образцов, включая магнитные материалы. Разработанный для повышения производительности, точности сбора данных и простоты эксплуатации, микроскоп Scios — это инновационный прибор, идеально подходящий, как для рутинной так и для углублённой исследовательской работы в научных лабораториях, госструктурах и корпоративных отделах НИОКР.

Характеристики Особенности NICol: неиммерсионная колонна FESEM сверхвысокого разрешения Колонна автоэмиссионного SEM высокого разрешения:  Высокоустойчивая автоэмиссионная пушка Шоттки  Срок службы источника 12 месяцев  Простые установка и обслуживание пушки — автоматический прогрев, автоматический запуск, отсутствие потребности в механической регулировке положения  Автоматизированные нагреваемые апертуры  Непрерывное регулирование тока пучка и оптимизированная апертура  Двухступенчатое обнаружение при сканировании  Линза с двойным объективом, сочетающая электромагнитные и электростатические линзы  Геометрия линзы объектива 60°  Подсказки для пользователя и предустановки Ионная колонна Sidewinder  Жидкометаллический галлиевый источник ионов с высокой плотностью тока  Срок службы источника: гарантируется 1 300 часов/2 600 мкА  Ускоряющее напряжение: от 500 В до 30 кВ  Ток зонда: от 0,6 пА до 65 нA, 15 ступеней  Стандартное гашение пучка  Апертурная полоса с 15 положениями  Увеличение: 40×-1,28Mх в зависимости от светофильтра  Режим подавления смещения входит в стандартную комплектацию для непроводящих образцов  Формирование изображения в высоком вакууме, оптимальное рабочее расстояние  3,0 нм (статистика на основе свыше 50 кромок)  5,0 нм (статистика на основе свыше 1000 кромок) Максимальная ширина горизонтального поля: 4,0 мм при рабочем расстоянии 7 мм (соответствует минимальному увеличению до 30x в квадрантном виде)  Особо широкая зона видимости (1х), достигаемая благодаря стандартному навигационному монтажу Характеристики электронной пушки Формирование изображения в высоком вакууме при оптимальном рабочем расстоянии:  0,8 нм при 30 кВ (STEM)  1,0 нм при 15 кВ  1,6 нм при 1 кВ  Диапазон тока пучка: от 1 пА до 400 нA  Диапазон контактной энергии: от 20 В до 30 кВ* Диапазон ускоряющего напряжения: от 350 В до 30 кВ Предметный столик Вцентрический гониометрический высокоточный моторизованный по 5 осям предметный столик  Перемещение в плоскости XY: 110 x 110 мм  Воспроизводимость результатов: < 2,0 мкм (при наклоне 0°)  Моторизованное перемещение по оси Z: 65 мм  Поворот: n x 360°  Наклон: -15° / +90°  Максимальная высота образца: Расстояние 85 мм до точки Вцентрика  Максимальный вес образца: 500 г при любом положении предметного столика (до 2 кг при наклоне 0°)  Максимальный размер образца: Ø120 мм при полном вращении (для образцов большего размера вращение ограничено) Рабочая камера Размер по горизонтали: 379 мм  Аналитическое рабочее расстояние: 7 мм  Количество портов: 21  Угол закрытия горизонта EDS: 35° Детекторы Система обнаружения Trinity (внутрилинзовая и встроенная в колонну) T1 сегментированный нижний внутрилинзовый детектор  T2 верхний внутрилинзовый детектор  T3 выдвижной, встроенный в колонну детектор* До четырёх одновременно обнаруживаемых сигналов  Детектор вторичных электронов Верхарта — Торнли  ICE-детектор (вторичные электроны и ионы)*  Выдвижной сегментированный BSED-детектор с направленным обратным рассеянием* Выдвижной сегментированный STEM-детектор (BF, DF, HADF, HAADF)*  IR-CCD ·· Камера Nav-Cam™, установленная в камере* Вакуумная система Полностью безмасляная вакуумная система ·· 1 × 220 л/с турбомолекулярный насос ·· 1 × PVP-винт ·· 3 × IGP  Вакуумная камера (высокий вакуум) < 6,3 x 10-6 мбар (через 72 часа откачки)  Время откачки: < 3,5 мин Дополнительные аналитические возможности Очистка образца / камеры: FEI CryoCleaner, FEI Integrated Plasma Cleaner  Анализ: EDS, EBSD, WDS, CL  QuickLoader™: загрузочный шлюз для быстрого переноса образца  Навигация: Nav-Cam, Correlative Navigation, MAPS Tiling and Stitching  FEI Gas Injection: до 4 единиц (другие виды вспомогательного оборудования могут накладывать ограничения на количество доступных газоинжекторных систем) для осаждения, индуцированного электронным пучком, и травления с возможностью выбора более чем из 10 прекурсоров, таких как: -- Платина -- Оксид кремния -- Вольфрам  Расширенная функция травления (I2) -- Углерод -- Расширенная функция травления изоляционного материала (XeF2) -- Золото -- Селективное травление углерода (водяное) ·· Манипуляторы ·· Электрическое зондирование ·· Система локального подъёма образца FEI EasyLift™ (или другие манипуляторы) Управление системой 64-битный графический пользовательский интерфейс на базе Windows 7, клавиатура, оптическая мышь  Концепция графического пользовательского интерфейса «Beam per view» (один пучок в виде) с отображением до 4 одновременно активных видов ·· 24-дюймовый ЖК-монитор*, WUXGA 1920 x 1200 (второй монитор по дополнительному заказу)  Джойстик по дополнительному заказу ·· Многофункциональная панель управления по дополнительному заказу Получение изображений Интервал времени точечной экспозиции (dwell time) сканирования 0,025–25 000 мкс/ пиксель  До 6144 x 4096 пикселей  Тип файла: TIFF (8, 16, 24-битный), BMP или JPEG, стандартный  Однокадровое изображение или изображение в четырёх квадрантах  SmartSCAN™ (256 кадров усреднения или накопления, линейного интегрирования и усреднения, чересстрочной развёртки)  Интегрирование кадра с компенсацией смещения (DCFI)  Регистрация изображений Доступные программные функции Концепция графического пользовательского интерфейса «Beam per view» (один пучок в виде) с отображением до 4 одновременно активных видов   FEI SPI™, iSPI™, iRTM™ для улучшенного контроля процессов SEM и ФИП и задания конечных точек в реальном времени  Поддерживаемые графические элементы: линии, прямоугольники, многоугольники, окружности, кольца, сечения, очищенные сечения, формирование массивов, запрещённые зоны, динамическое пороговое травление  Регистрация изображений  Напрямую импортированные BMP-файлы или потоковые файлы для трёхмерного травления и осаждения  Поддержка массивов данных для минимизации времени обработки, корректировка пучка и независимые перекрытия  Навигационный монтаж  Программное обеспечение визуального анализа  Отмена и возврат предыдущего действия  Подсказки по базовым Системные опции Пакет AutoFIB™ для автоматизации работы двулучевой системы DualBeam на базе макросов и скриптов  iFast для повышения уровня автоматизации двулучевой системы DualBeam  MAPS™ для автоматического получения больших изображений и совместной работы  Мастер AutoTEM™ для автоматизированной подготовки образцов и поперечного сечения S/TEM  Auto Slice & View™: автоматизированная ионная резка и просмотр для сбора серий срезов для трёхмерной реконструкции  Программное обеспечение трёхмерной реконструкции EBS3™: автоматизированная ионная резка и получение EBSD-карт для сбора серий текстурных или ориентационных карт для трёхмерной реконструкции  EDS3™: автоматизированная ионная резка и получение ESD-данных для сбора серий химических карт для трёхмерной реконструкции  Программное обеспечение доступа к веб-архиву данных Программное обеспечение визуального анализа Требования по установке Электропитание: -- напряжение 100–240 В~ (-6%, +10%) -- частота 50 или 60 Гц (± 1%) -- расход мощности: < 3,0 кВА в базовой комплектации   Сопротивление заземления < 0,1 Ом ··  Окружающие: -- температура 20 ± 3 °C -- относительная влажность менее 80% -- паразитные ЭМП переменного тока: -- < 40 нТ асинхронные -- < 300 нТ синхронные для времени передачи данных -- > 20 мс (сеть питания 50 Гц) или -- > 17 мс (сеть питания 60 Гц)  Минимальный размер дверного проёма: 0,9 м ширина × 1,9 м высота  Вес: консоль колонны 980 кг  Сухой азот  Сжатый воздух 4–6 бар — чистый, сухой, безмасляный  Охладитель системы  Уровень шума: требуется обследование места установки, поскольку должен учитываться акустический спектр  Вибрация пола: требуется обследование места установки, поскольку должен учитываться спектр частот вибрации пола   Виброизоляционный стол поставляется по дополнительному заказу

Производитель

«FEI Company», США
